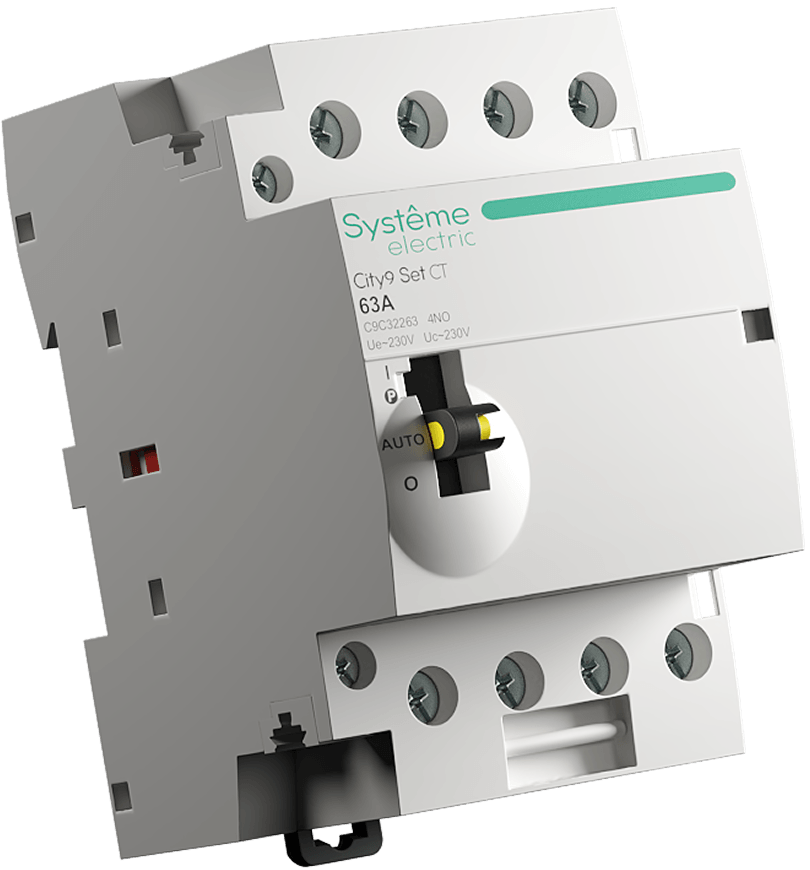

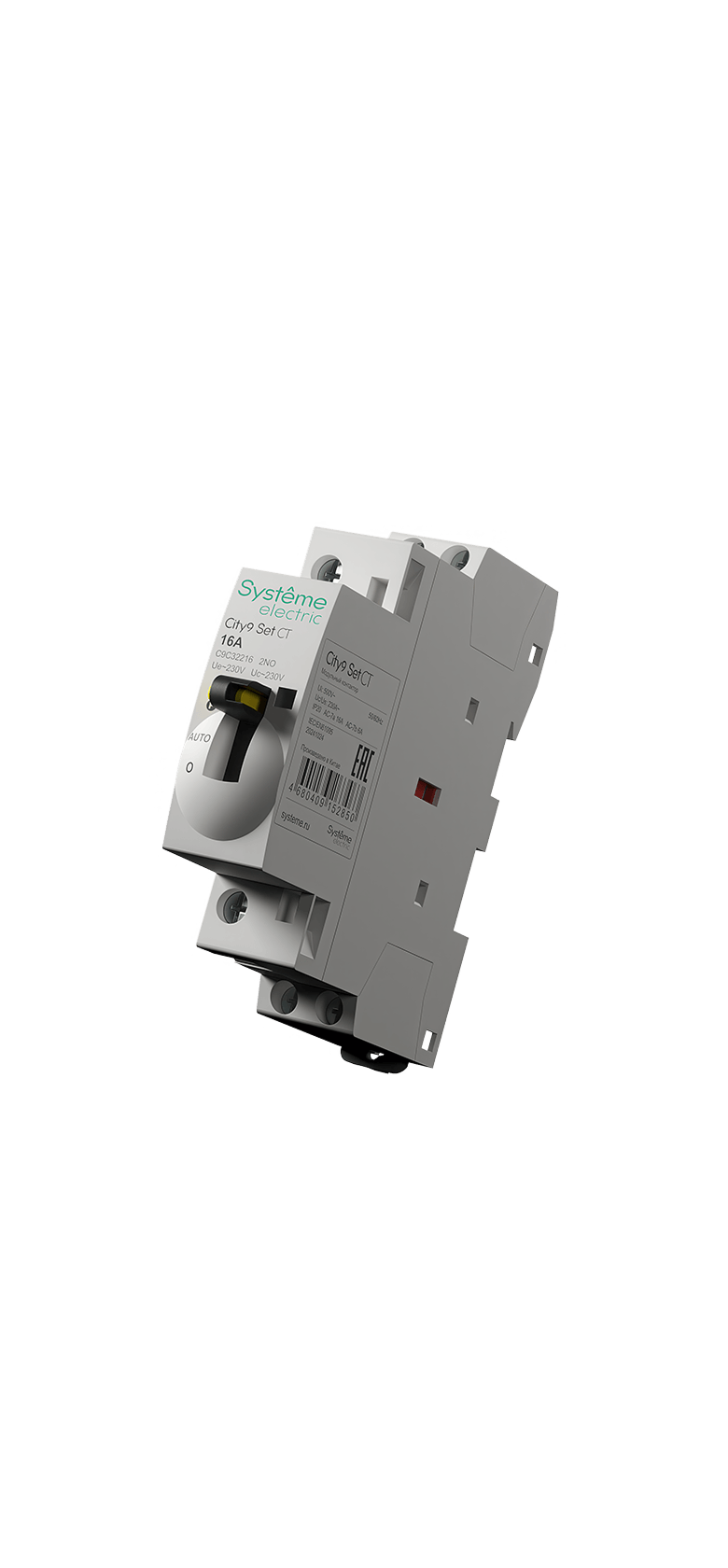

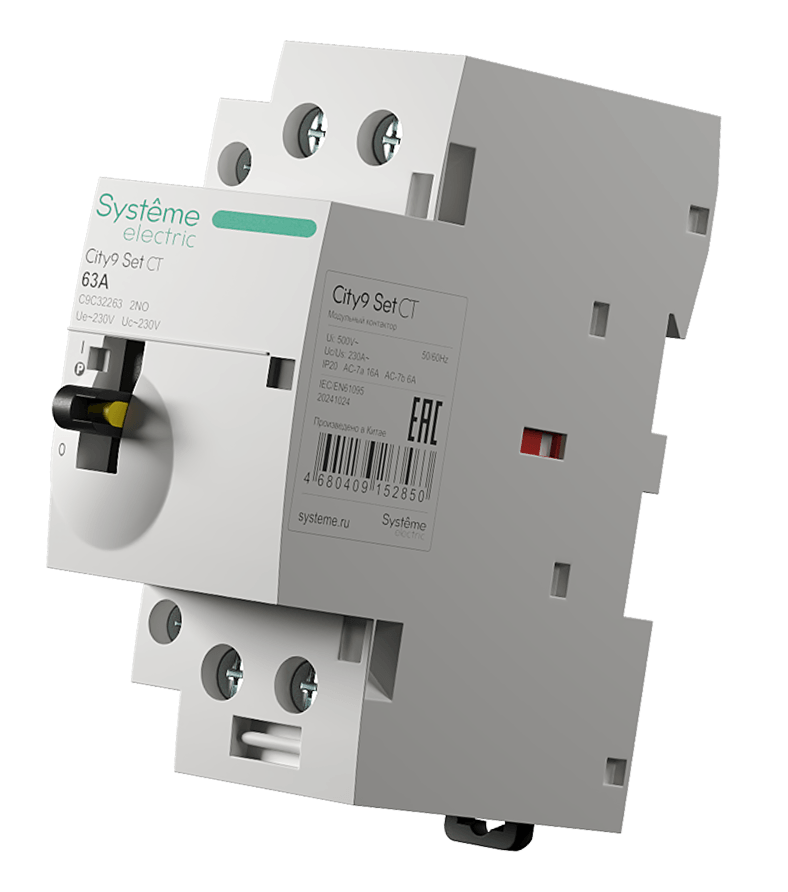

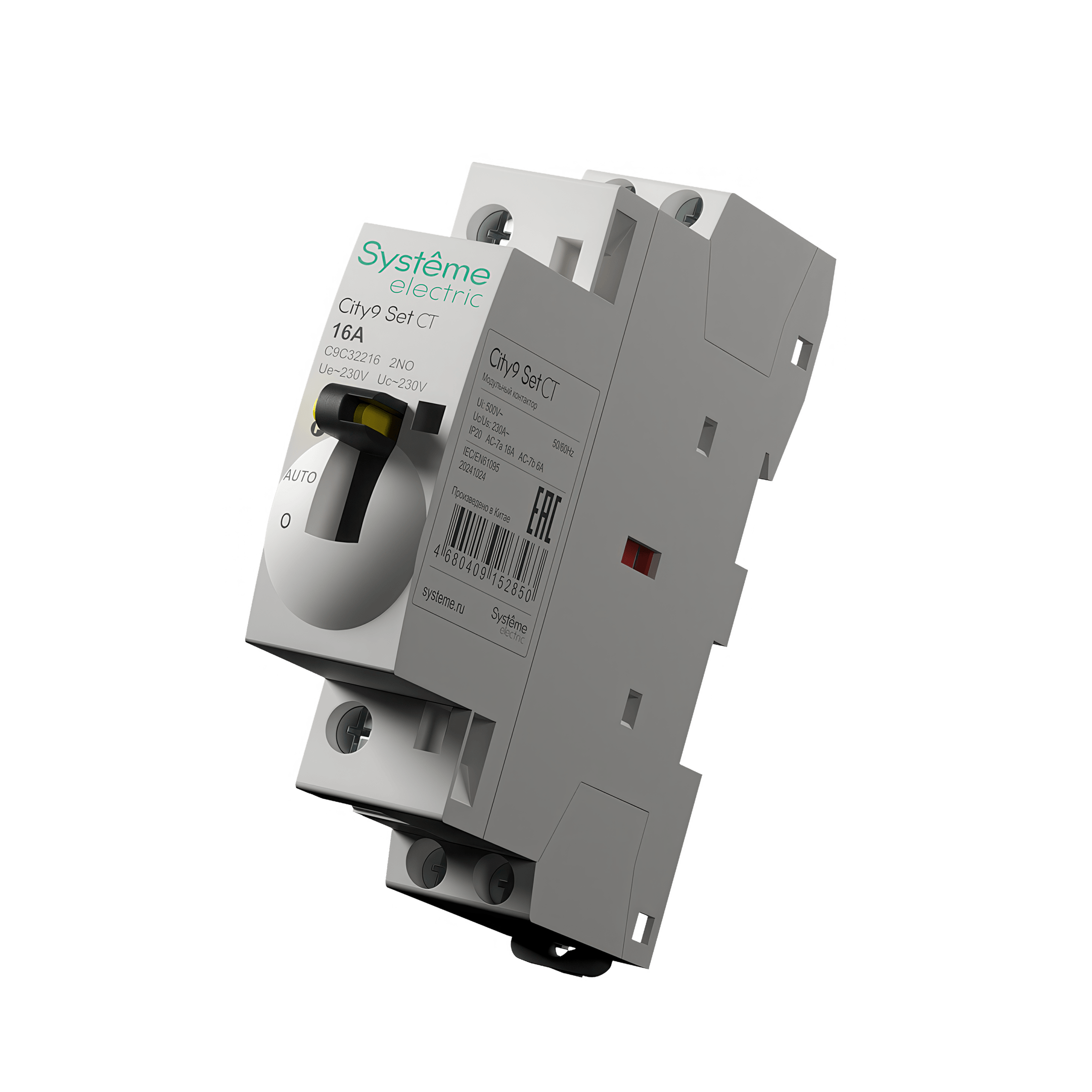

Модульные
контакторы

Остались вопросы?

• Как выбрать автоматический выключатель?
  На нашем сайте вы сможете найти статью, в которой мы подробно описали нюансы выбора и установки модульных автоматических выключателей.

  Читать статью
• Когда использовать комбинацию УЗО + автоматический выключатель, а когда только автоматический выключатель дифференциального тока АВДТ (дифавтомат)?
  Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), рассказывающую об их отличиях и вариантах применений.

  Читать статью
• Как обеспечить момент затяжки клемм модульного оборудования без динамометрической отвертки?
  Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, то можно использовать обычную отвертку. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.

  Читать в Telegram-канале
• Сколько циклов срабатывания обеспечивает модульное оборудование?

  Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами.

  • Автоматические выключатели: без электричества — 10 тыс., с электричеством — 4 тыс.
  • Автоматические выключатели дифференциального тока (АВДТ или дифавтомат):
    без электричества — 10 тыс., с электричеством — 2 тыс.
  • Выключатели дифференциального тока (ВДТ или УЗО):
    без электричества — 4 тыс.; с электричеством — 4 тыс.
  • Модульные контакторы: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
  • Выключатели нагрузки: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
• Как использовать модульный контактор?
  Мы подготовили статью на эту тему. Прочтите её обязательно, у вас не останется вопросов.

  Читать статью
• С какой стороны подключать питание на автоматический выключатель?
  Питающий фазный и нулевой провода могут быть подключены с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
• С какой стороны подключать питание на дифавтомат (АВДТ)?
  Питающий фазный и нулевой провода могут быть подключены с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
• С какой стороны подключать питание на ВДТ (УЗО)?
  Питающий фазный и нулевой провода могут быть подключены с любой стороны дифавтомата (ВДТ),
  но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
• С какой стороны подключать питание на контактор?
  Подключение питающего фазного и нулевых проводов должно осуществляться только в соответствии со схемой подключения, т. е. сверху. Схема подключения приведена в инструкции по эксплуатации, ее можно загрузить с этой страницы.
• С какой стороны подключать питание на выключатель нагрузки?
  Питающий фазный и нулевой провода могут быть подключены с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
• Чем отличается выключатель нагрузки и автомат?
  Назначение выключателя нагрузки — обеспечение механического разрыва цепи, который производится вручную. Автоматический выключатель (автомат) тоже может выполнять роль расцепителя цепи, однако его главное назначение — это защита энергосистемы от токов короткого замыкания и перегрузки.
• Можно ли осуществлять монтаж модульного оборудования боком или в перевернутом виде?
  Все аппараты серии Sity9 Set, кроме модульных контакторов, можно устанавливать в любом положении.
  При установки модульных контакторов допускается отклонение не более чем на 30 градусов от вертикальной оси в двух плоскостях. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах, содержащих большое количество компонентов.
• Можно ли монтировать на улице?
  Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиту от воздействия пыли и влаги.
• Где скачать документацию?
  Документация для каждого аппарата приведена на этом сайте в разделе «Характеристики». Также в комплекте к каждому изделию прилагается инструкция по монтажу и эксплуатации.
• В чем отличие серии City9 Set от серии Easy9 (Schneider Electric)?
  Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии City9 есть несколько технических преимуществ. Посмотрите наш видеоролик, чтобы узнать подробности.
