Выключатели
дифференциального тока
City9 от Systeme Electric cоздан на базе проверенной временем платформы Easy9 от Schneider Electric и улучшен с учётом отзывов российских покупателей
01.Увеличенное количество механических и электрических
циклов срабатывания
02.Уровень стойкости к току короткого замыкания увеличен до 6 кА
03.Подпружиненная защёлка замка обеспечивает удобство монтажа и плотный прижим к DIN-рейке
04.Элеткромеханический ВДТ (УЗО): возможность подключения сверху и снизу — упрощение монтажа сложных щитов
05.Срабатывает даже при обрыве N-проводника или падении напряжения
06.Повышенный момент затяжки винтовых клемм
07.Безопасные клеммы:
за счёт металлических шторок исключается попадание посторонних элементов в заклеммное пространство и неправильный монтаж устройств
Характеристики
- Номинальные токиот 25, 40 и 63 A
- Отключающая способность6кА
- Количество полюсов2P, 4P
- Повышенная безопасностьТип АСВДТ типа AC используются для типовых нагрузок, например, для электрических розеток общего назначения, ламп накаливания или светодиодного освещения, бытовой электроники класса II (фенов, телевизоров и т. д.), электрических обогревателей и водонагревателей.Тип АВДТ типа А применяются для защиты электронных приборов класса I: стиральных машин, посудомоечных машин, электроплит, сушилок.Тип А-S
Селективность ВДТ типа S обеспечивается благодаря выдержке времени срабатывания 40-130 мс в зависимости от значения дифференциального тока утечки.
Без ВДТ типа S в цепи невозможно обеспечить полную селективность, так как время отключения каждого ВДТ зависит от величины дифференциального тока утечки.
- ЧувствительностьВДТ (или УЗО)
ВДТ (или УЗО) с чувствительностью 10 мА рекомендуется применять для защиты от поражения электрическим током во влажных помещениях и в детских комнатах, ВДТ с чувствиетльностью 30 мА имеют и универсальное назначение.
ВДТ с чувствиетльностью 100 и 300 мА предназначены для фиксации общей утечки в системе. При утечке тока в 300 мА возникает риск пожара и данный тип предотвращает этот риск (противопожарное УЗО).
Каталог
City9 Set 2024Модульное оборудование и распределительные щиты для жилищного строительства
Листовка
City9 SetМодульное оборудование и распределительные щиты для жилищного строительства
City9 Set
Выключатели
дифференциального тока (ВДТ)Выключатели дифференциального тока City9 Set RCCB
Фотогалерея
City9 Set Автоматический выключатель 1Р
City9 Set Автоматический выключатель 1Р с заглушками
City9 Set Автоматический выключатель 2Р
City9 Set Автоматический выключатель 3Р
City9 Set Автоматический выключатель 4Р
City9 Set Автоматический выключатель дифференциального тока 1P+N

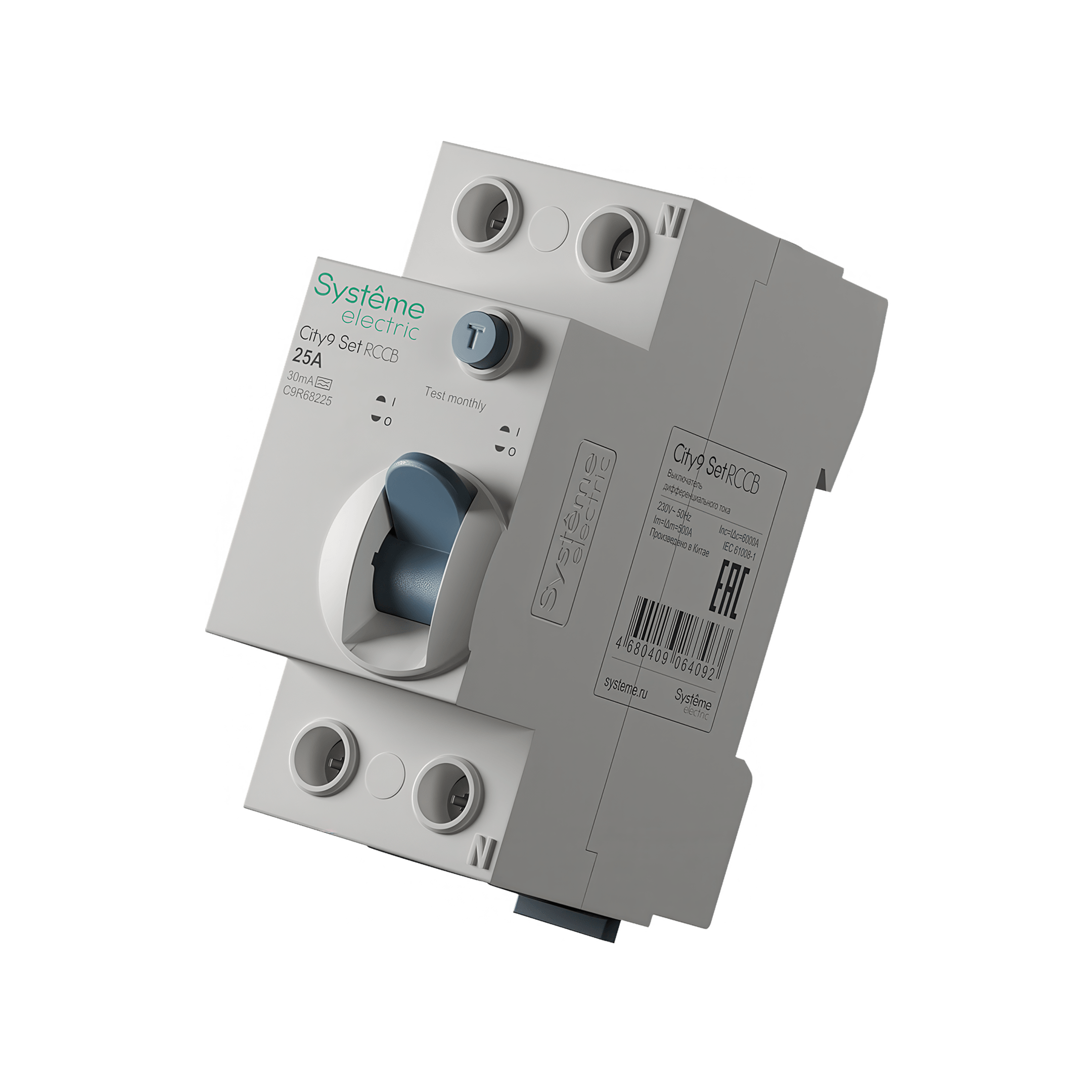

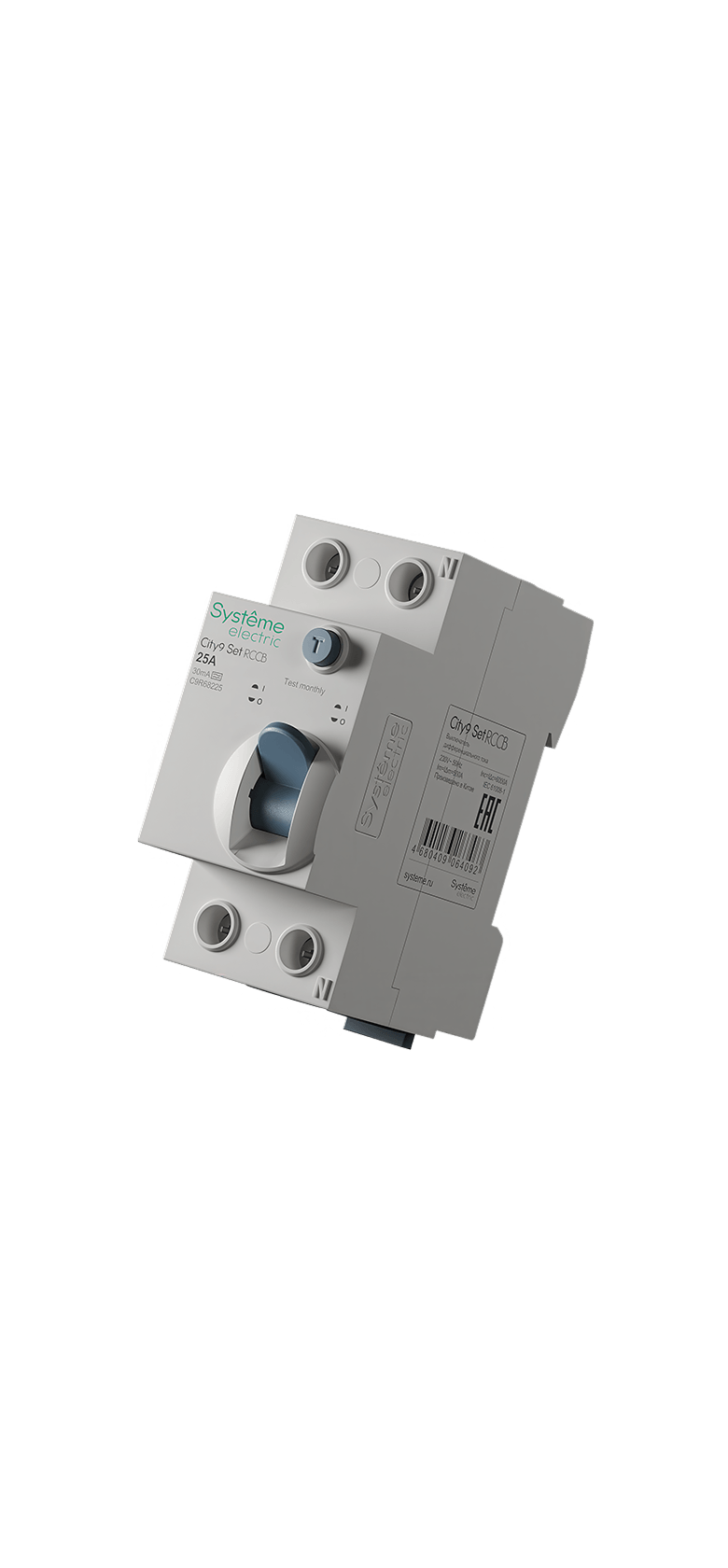

City9 Set Выключатель дифференциального тока 1P+N

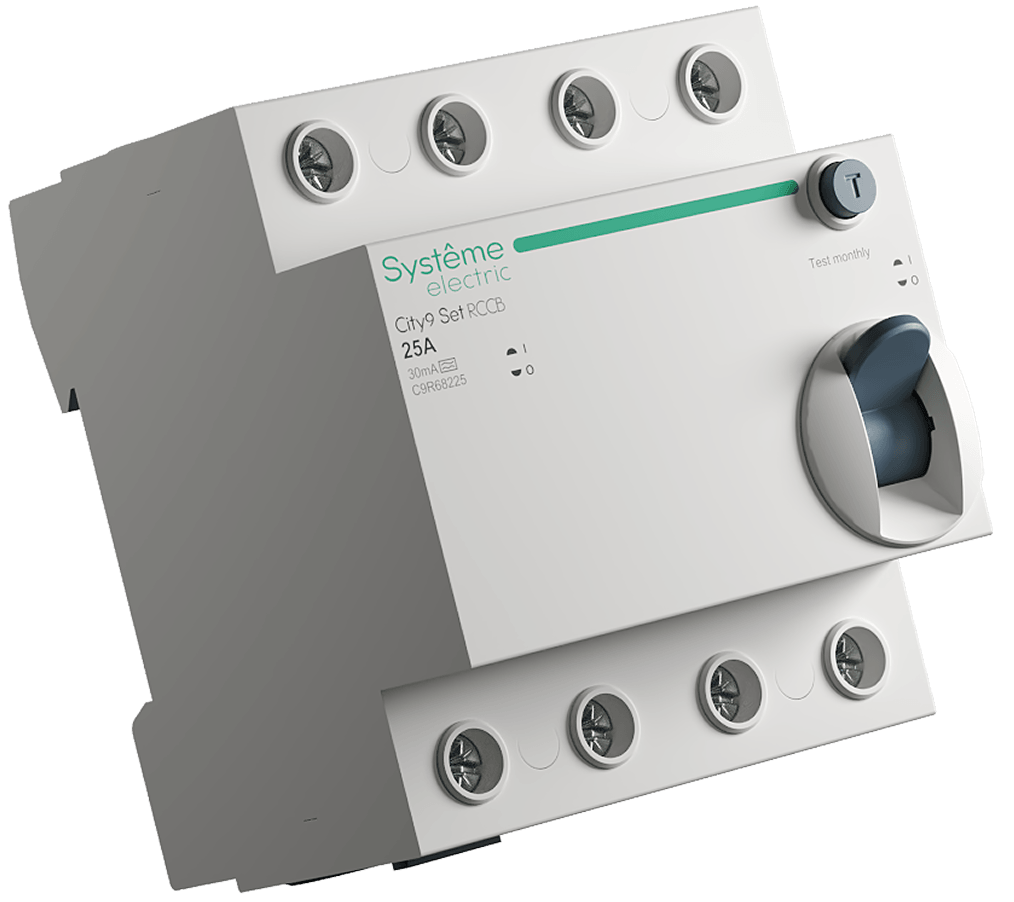

City9 Set Выключатель дифференциального тока 3P+N
City9 Set Выключатель нагрузки 1Р
City9 Set Выключатель нагрузки 2Р
City9 Set Выключатель нагрузки 3Р
City9 Set Выключатель нагрузки 4Р
City9 Set Модульный контактор 2НО 20А
City9 Set Модульный контактор 2НО 40А
City9 Set Модульный контактор 4НО
City9 Set Вводная клемма
City9 Set Гребенчатые шины
City9 Set Боковые заглушки для гребенки
City9 Set Колпачки изолирующие
City9 Box mini 2 модуля
City9 Box 36 модулей
City9 Box IT
Видео
Сравнение Easy9 и City9 Set
City9 Set Promo
Как производится модульное оборудование City9
Защита от КЗ и перегрузки
Вскрываем аппараты Easy9 и City9
Выбирай качественное оборудование City9
Для чего использовать АВДТ и ВДТ City9
Производство модульного оборудования Systeme Electric
Выключатели
дифференциального тока
Заказывайте на маркетплейсе или у официальных партнеров
Остались вопросы?
- На нашем сайте вы сможете найти статью, в которой мы подробно описали нюансы выбора и установки модульных автоматических выключателей.Читать статью
- Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), рассказывающую об их отличиях и вариантах применений.Читать статью
- Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, то можно использовать обычную отвертку. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.Читать в Telegram-канале
Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами.
- Автоматические выключатели: без электричества — 10 тыс., с электричеством — 4 тыс.
- Автоматические выключатели дифференциального тока (АВДТ или дифавтомат):
без электричества — 10 тыс., с электричеством — 2 тыс. - Выключатели дифференциального тока (ВДТ или УЗО):
без электричества — 4 тыс.; с электричеством — 4 тыс. - Модульные контакторы: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
- Выключатели нагрузки: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
- Мы подготовили статью на эту тему. Прочтите её обязательно, у вас не останется вопросов.Читать статью
- Питающий фазный и нулевой провода могут быть подключены с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны дифавтомата (ВДТ),
но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации. - Подключение питающего фазного и нулевых проводов должно осуществляться только в соответствии со схемой подключения, т. е. сверху. Схема подключения приведена в инструкции по эксплуатации, ее можно загрузить с этой страницы.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Назначение выключателя нагрузки — обеспечение механического разрыва цепи, который производится вручную. Автоматический выключатель (автомат) тоже может выполнять роль расцепителя цепи, однако его главное назначение — это защита энергосистемы от токов короткого замыкания и перегрузки.
- Все аппараты серии Sity9 Set, кроме модульных контакторов, можно устанавливать в любом положении.
При установки модульных контакторов допускается отклонение не более чем на 30 градусов от вертикальной оси в двух плоскостях. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах, содержащих большое количество компонентов. - Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиту от воздействия пыли и влаги.
- Документация для каждого аппарата приведена на этом сайте в разделе «Характеристики». Также в комплекте к каждому изделию прилагается инструкция по монтажу и эксплуатации.
- Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии City9 есть несколько технических преимуществ. Посмотрите наш видеоролик, чтобы узнать подробности.Смотреть видео
