Выключатели
нагрузки
City9 от Systeme Electric cоздан на базе проверенной временем платформы Easy9 от Schneider Electric и улучшен с учётом отзывов российских покупателей



01.Количество циклов
срабатывания
02.Широкие теплоотводящие каналы обеспечивают лучшее охлаждение корпуса, что гарантирует точность срабатывания без снижения характеристик
03.Двухпозиционная защёлка замка упрощает сборку и делает возможным установку и снятие аппарата с DIN-рейки одной рукой
04.Дополнительные насечки на внутренней поверхности клемм улучшают фиксацию провода в клемме
05.Повышенный момент затяжки винтовых клемм
06.Двойной разрыв цепи обеспечивает гарантированное отключение питания и предотвращает спекание контактов под нагрузкой
07.Ярко-красный рычаг управления легко найти в щитке среди множества других модульных устройств
Характеристики
- Номинальные токиот 6 до 63A
- Отключающая способность4.5 кА и 6 кА
- Количество полюсов1P, 2P, 3P, 4P
- Кривые отключенияB и С
Каталог
City9 Set 2024Модульное оборудование и распределительные щиты для жилищного строительства
Листовка
City9 SetМодульное оборудование и распределительные щиты для жилищного строительства
City9 Set
Выключатели
нагрузки (ВН)Выключатели нагрузки (ВН) City9 Set MCB
Фотогалерея

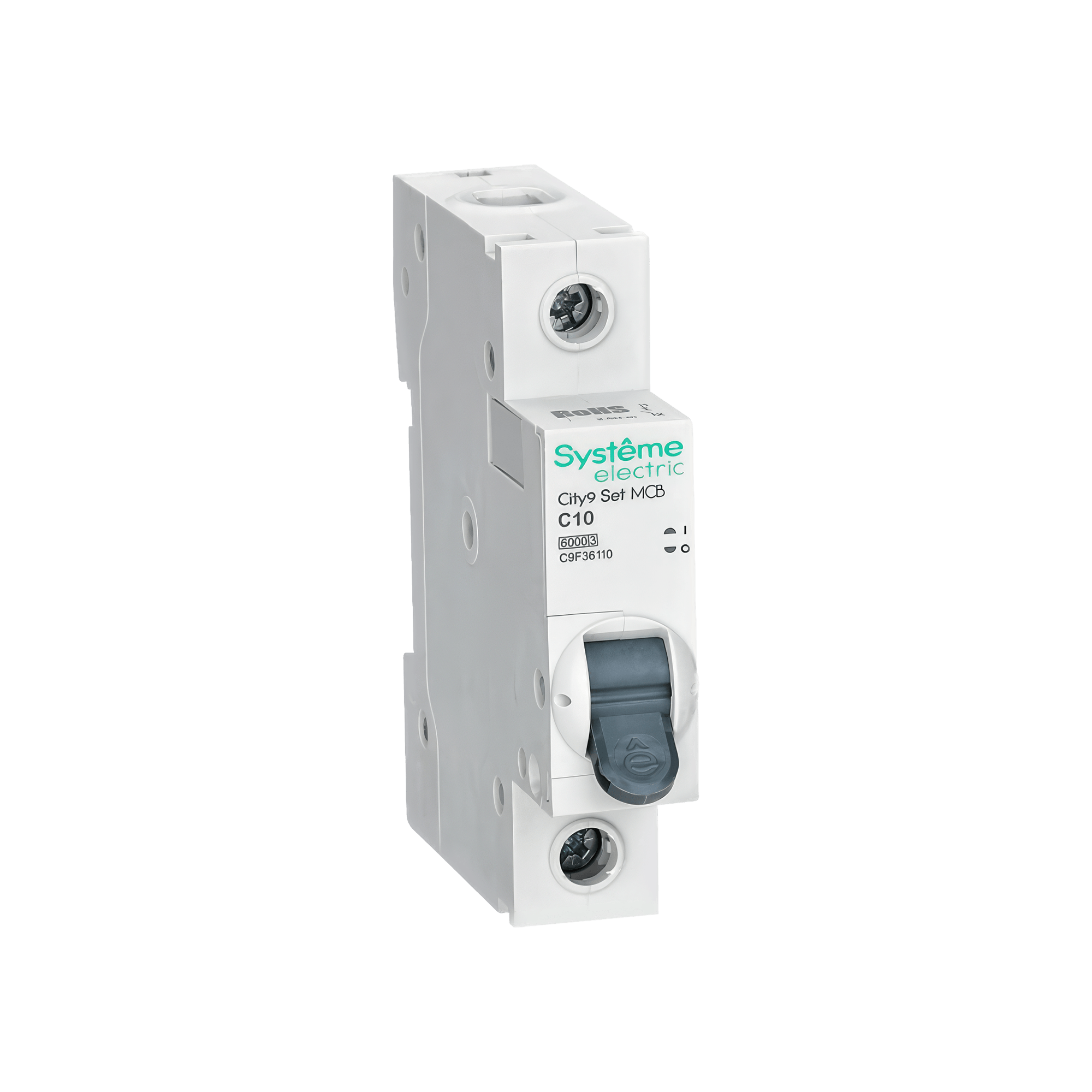

City9 Set Автоматический выключатель 1Р

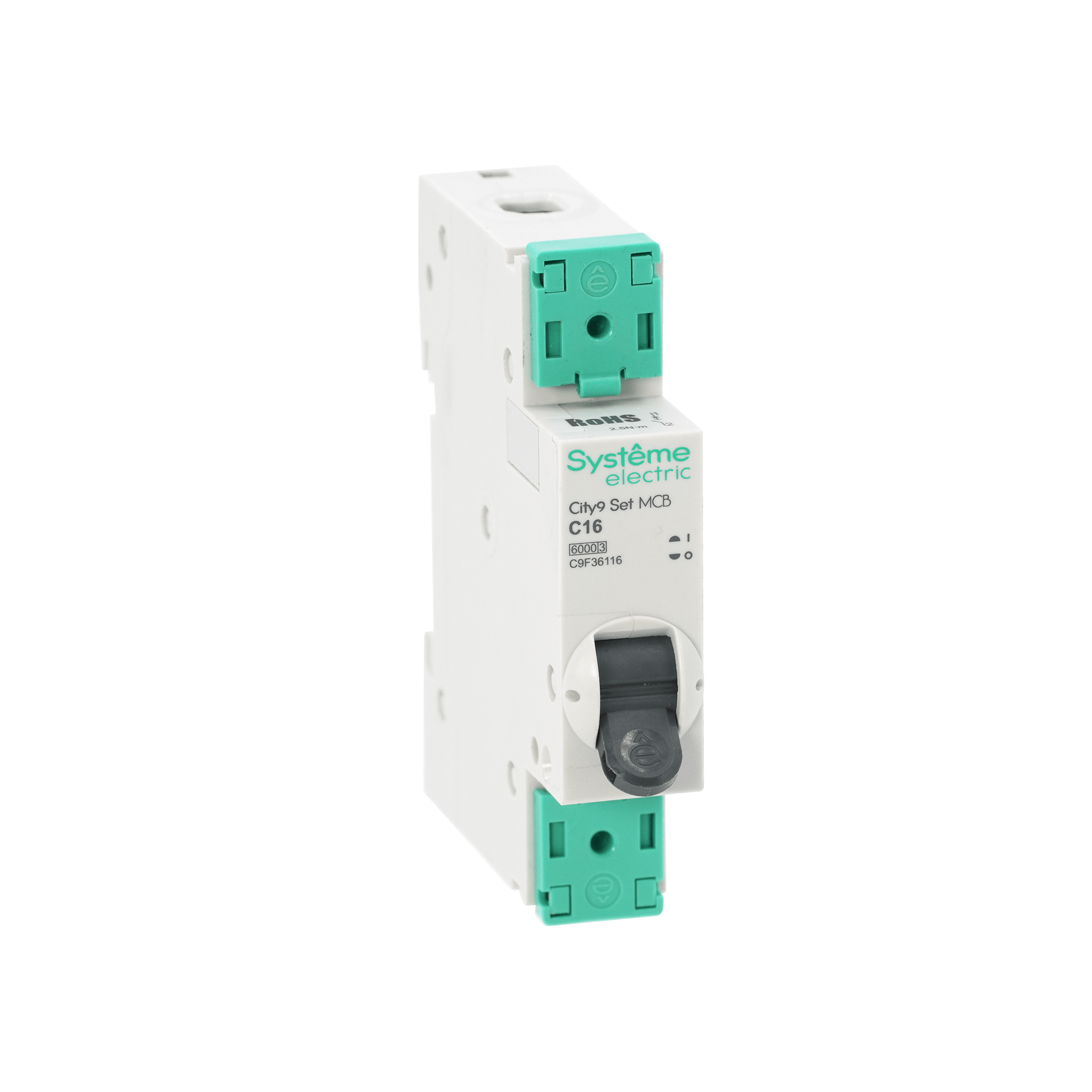

City9 Set Автоматический выключатель 1Р с заглушками

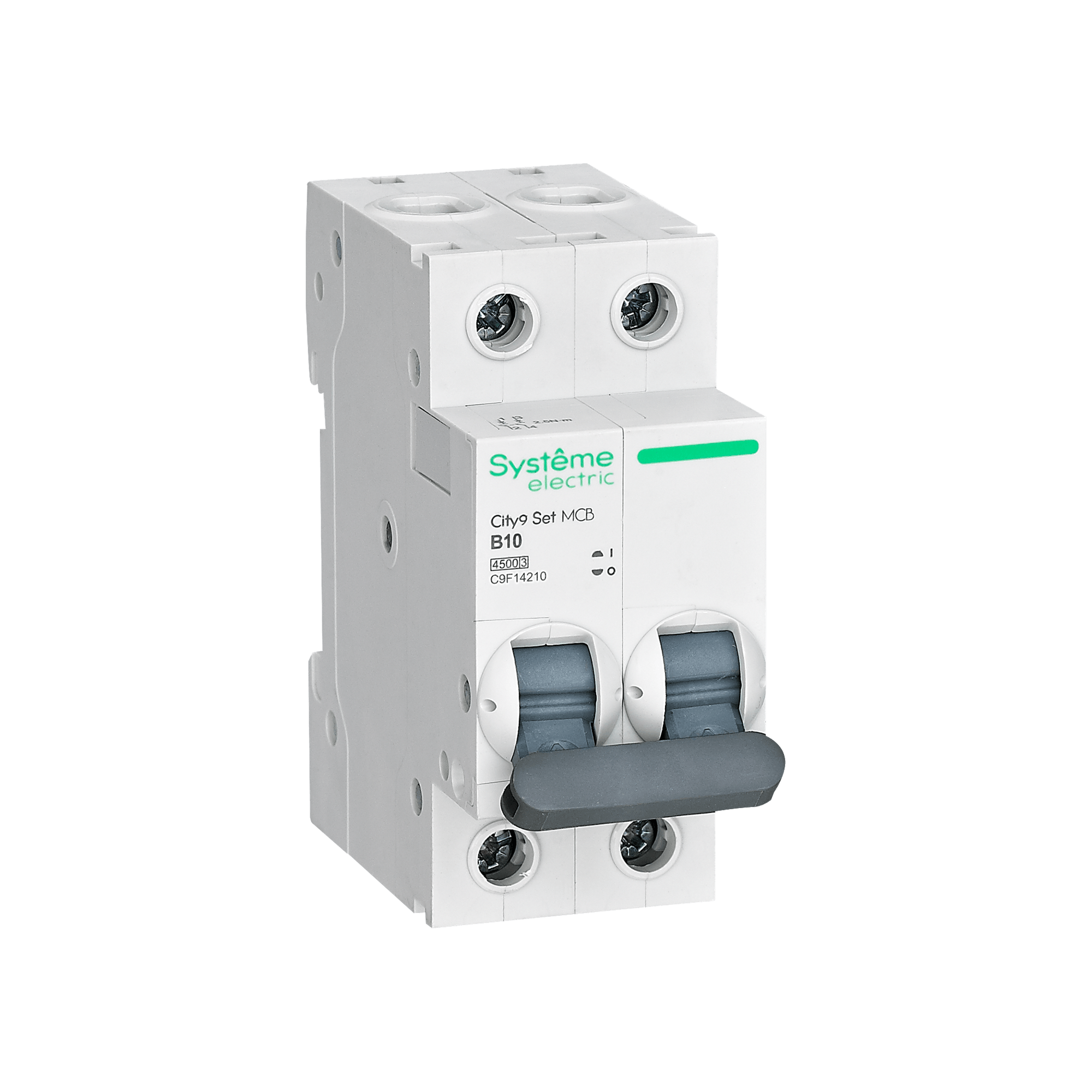

City9 Set Автоматический выключатель 2Р

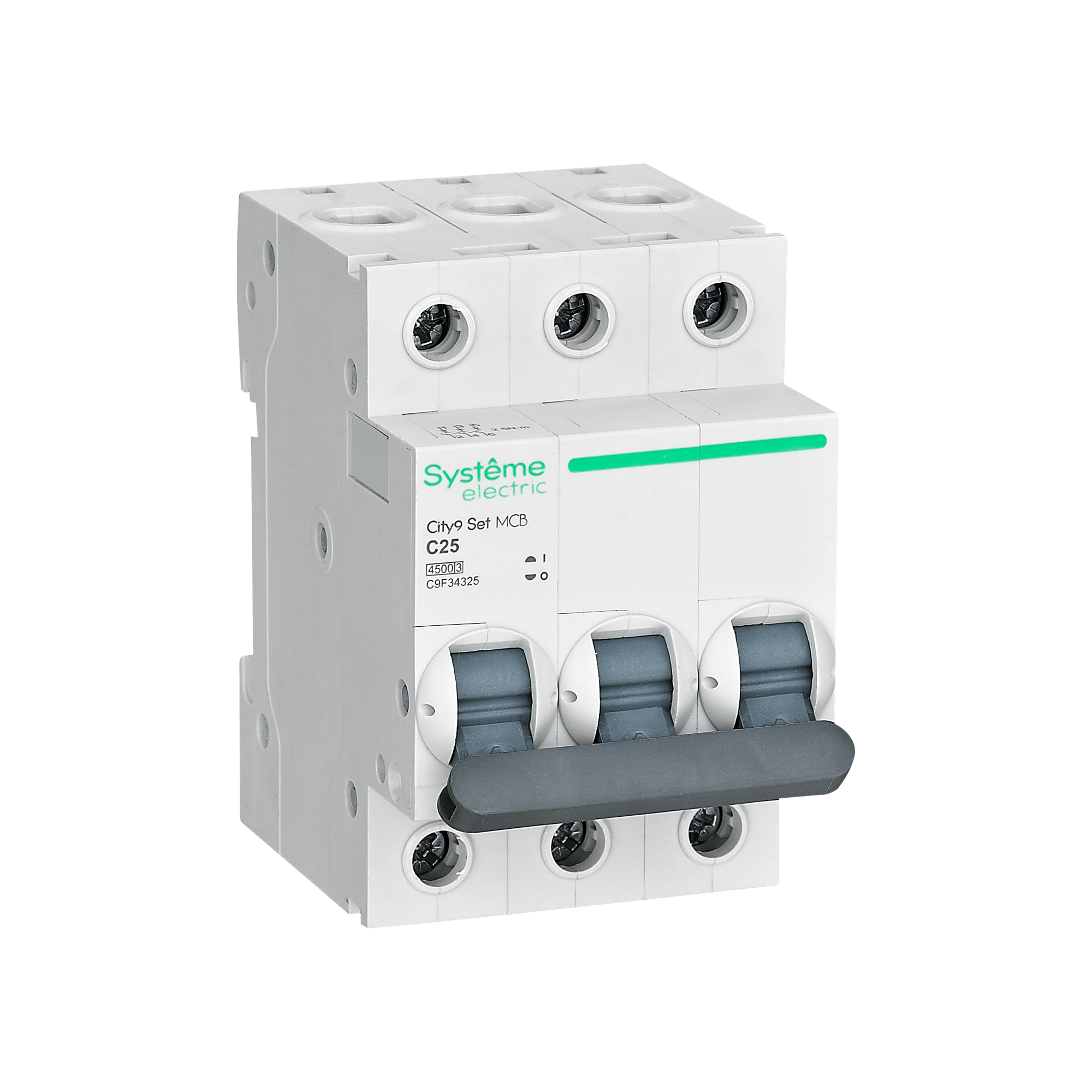

City9 Set Автоматический выключатель 3Р

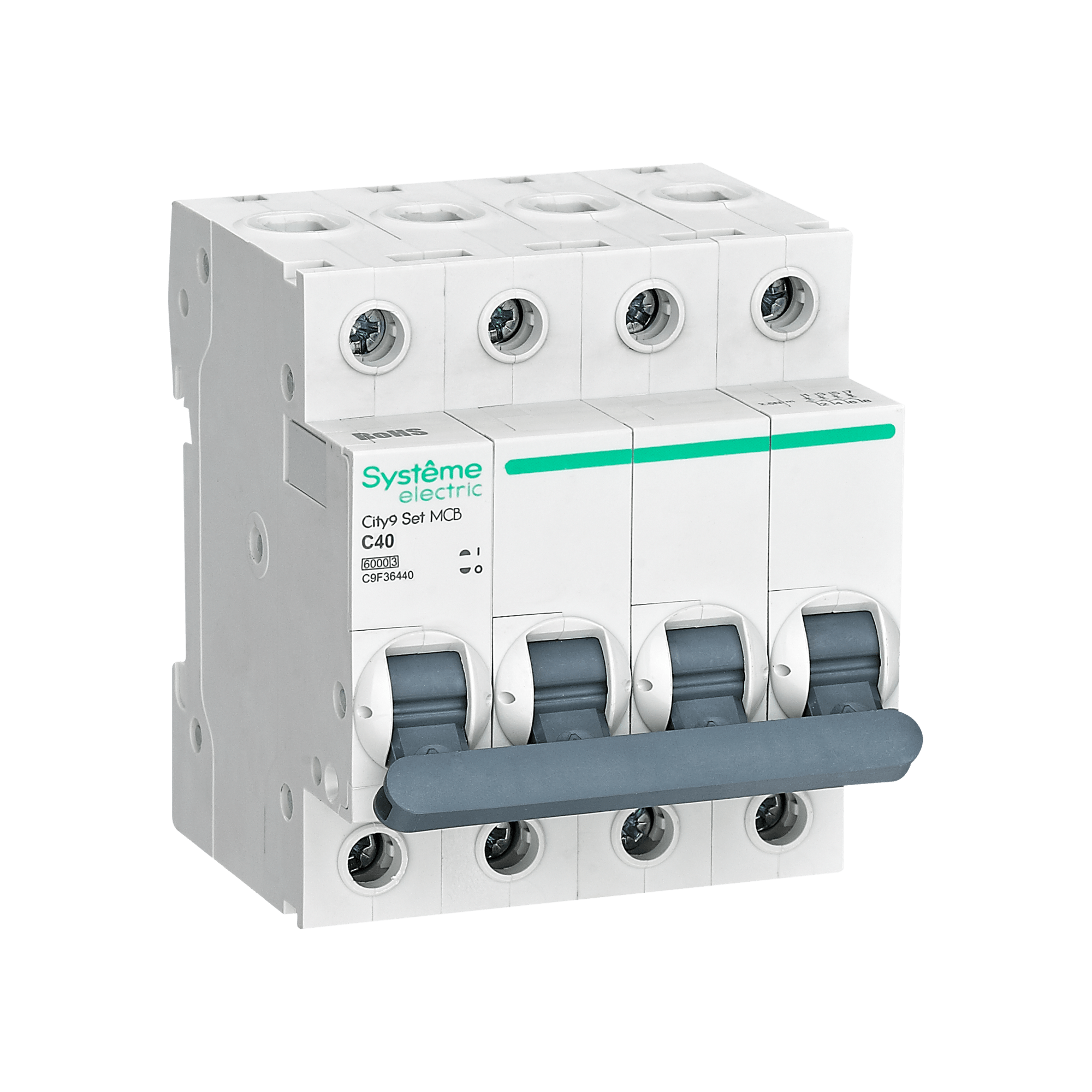

City9 Set Автоматический выключатель 4Р

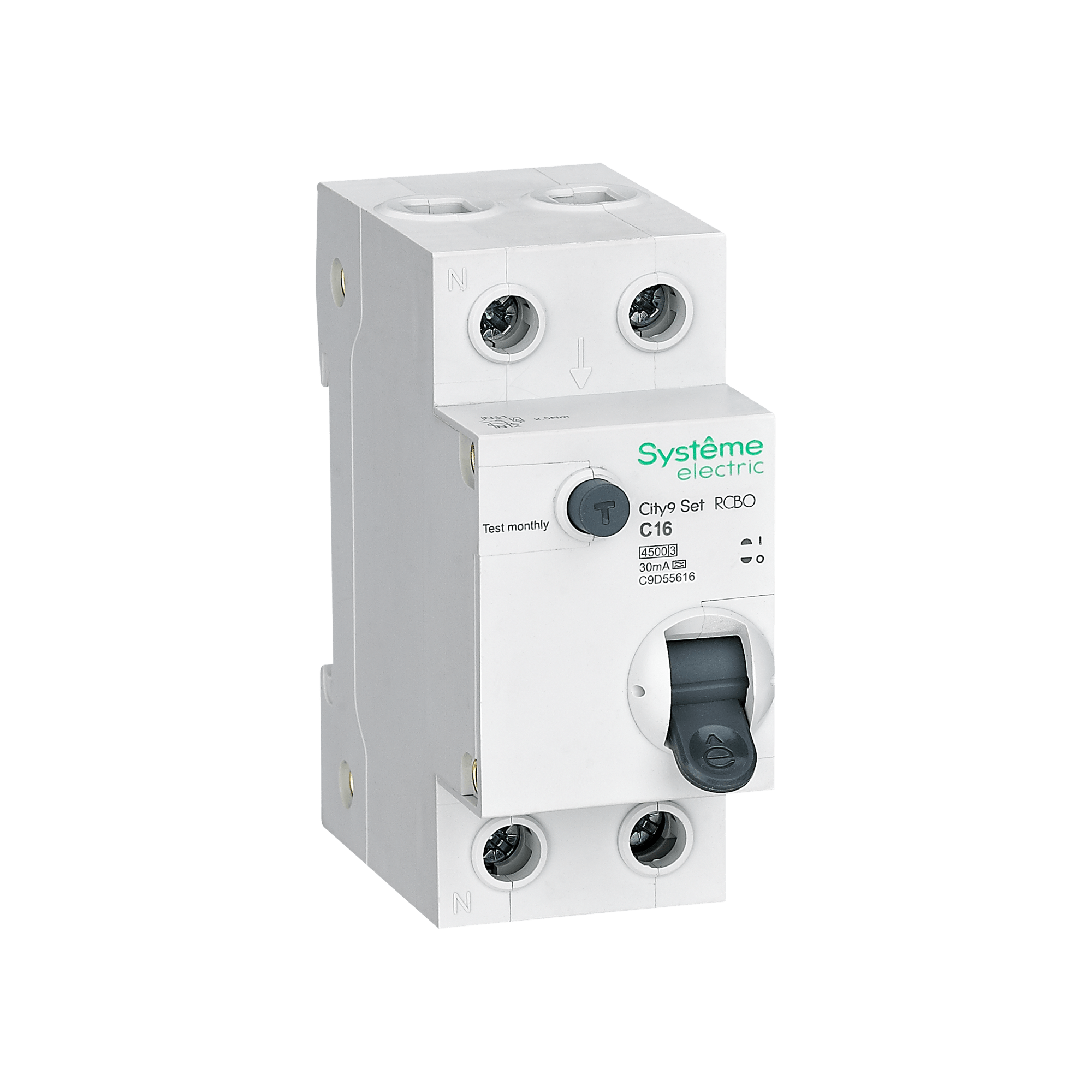

City9 Set Автоматический выключатель дифференциального тока 1P+N

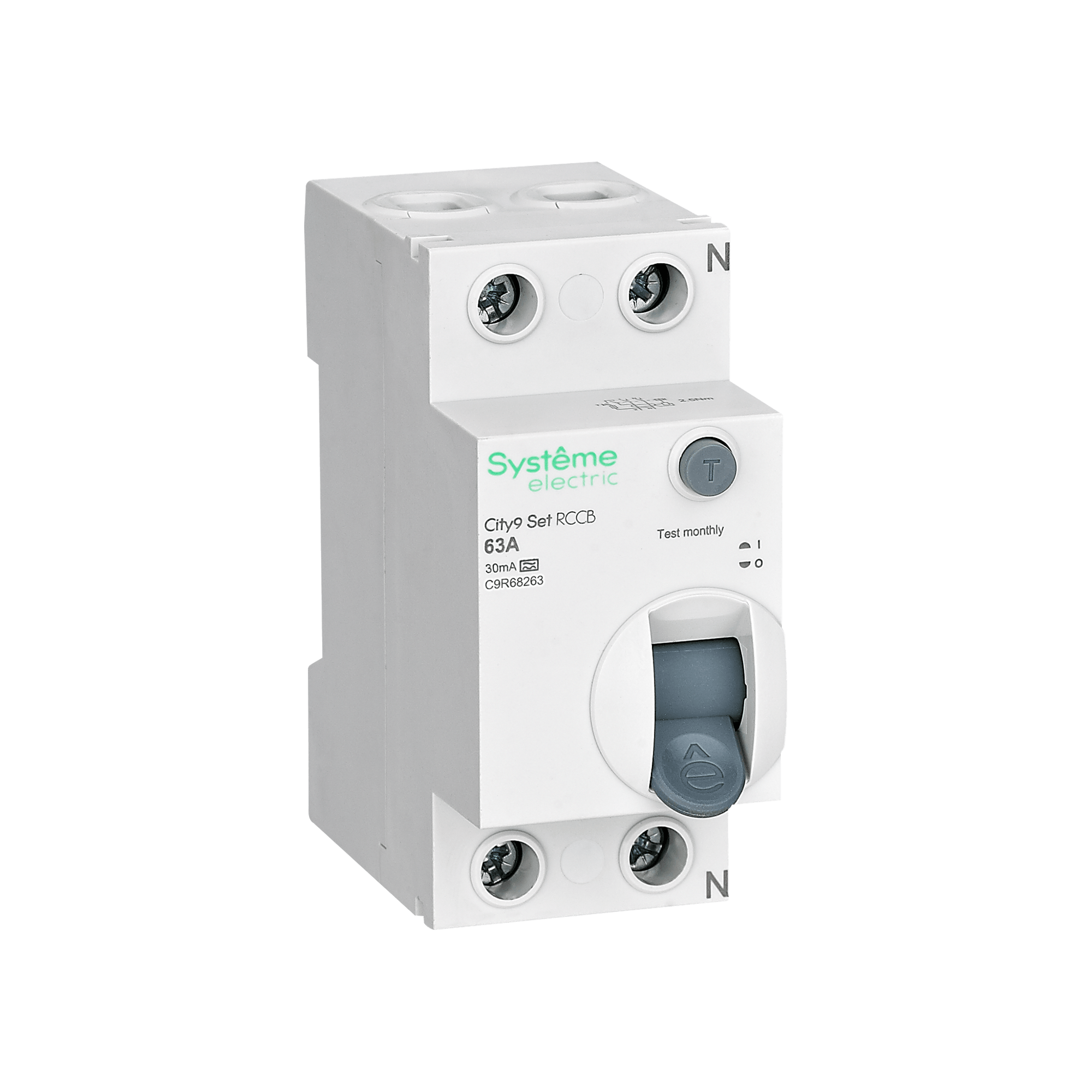

City9 Set Выключатель дифференциального тока 1P+N

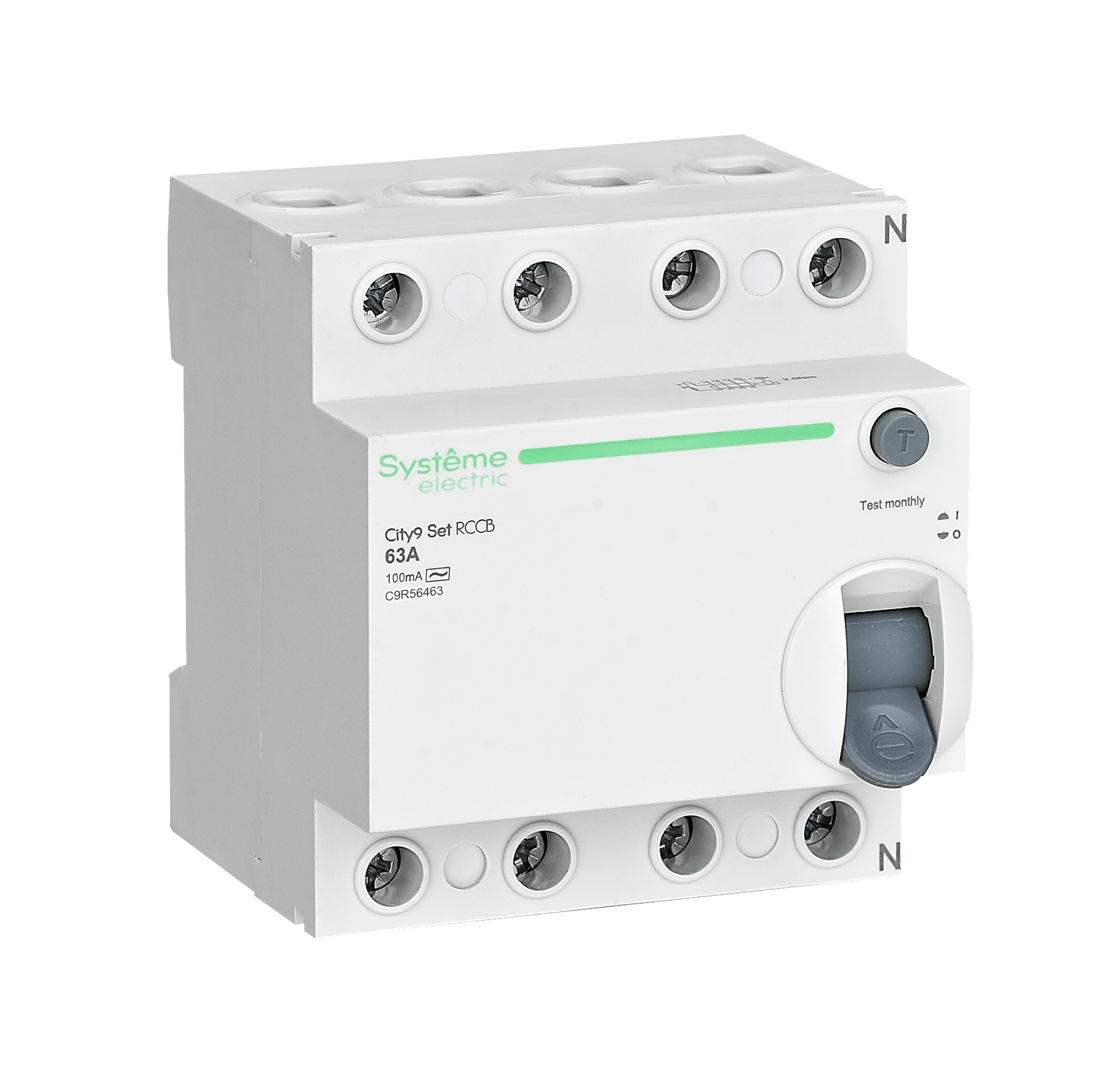

City9 Set Выключатель дифференциального тока 3P+N

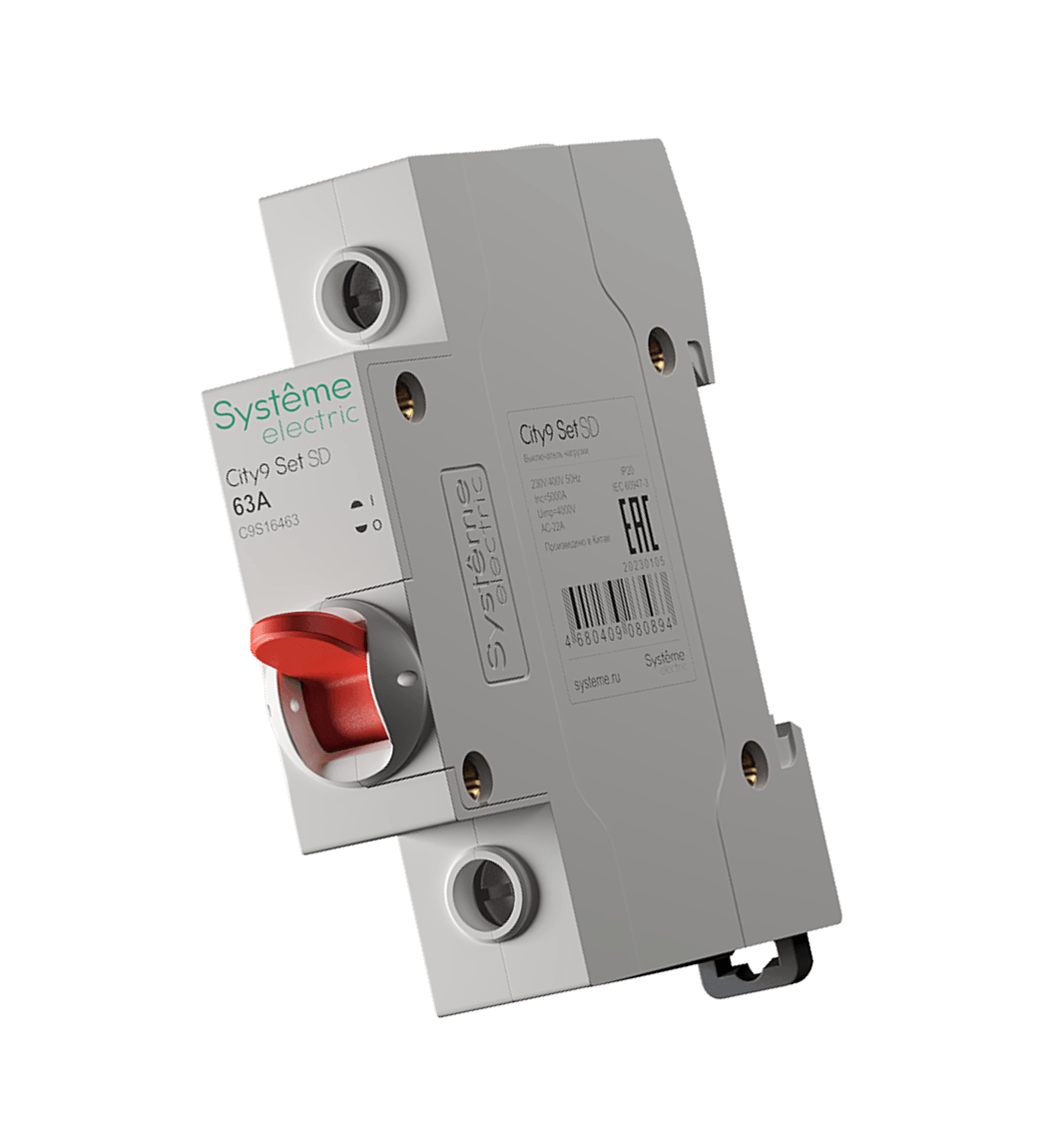

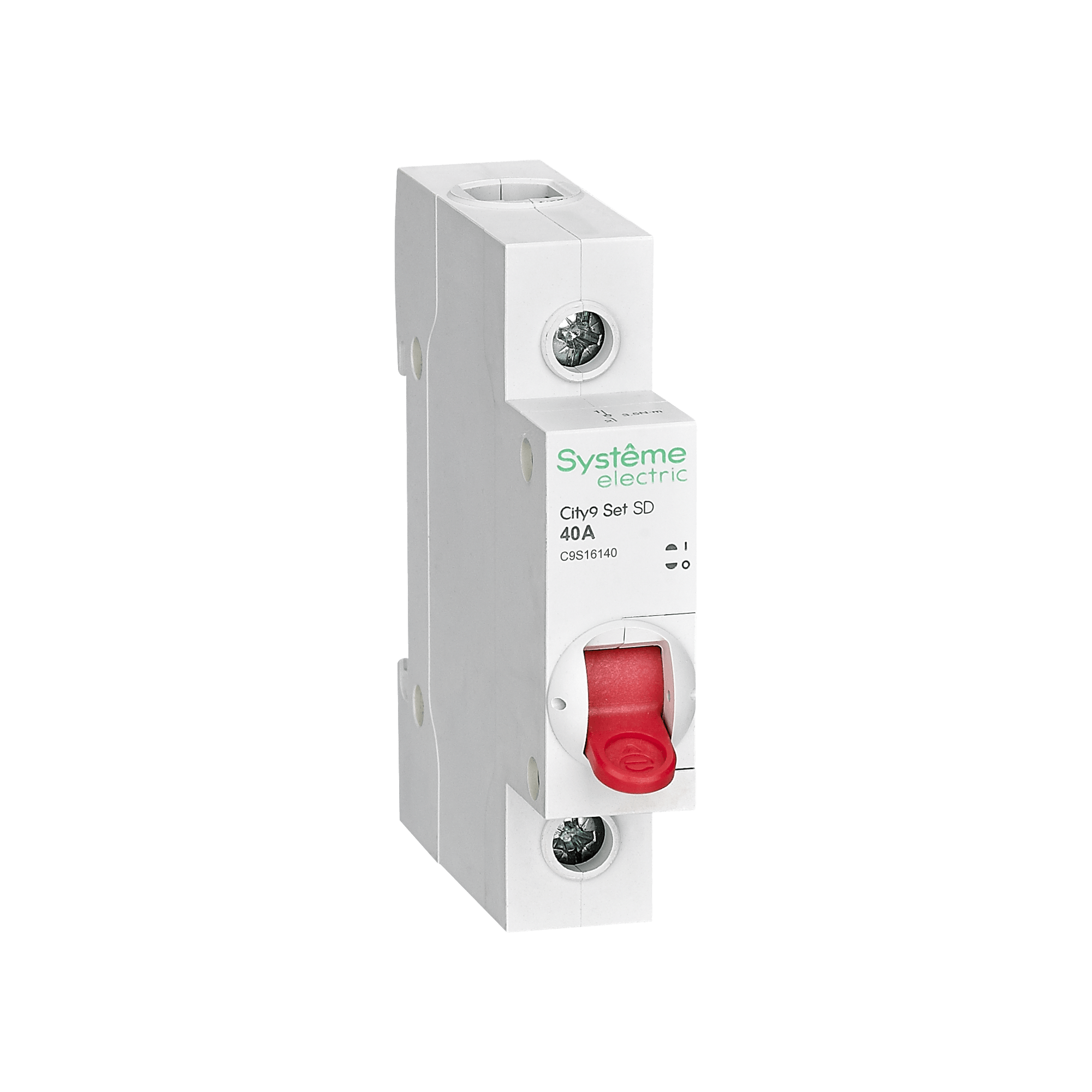

City9 Set Выключатель нагрузки 1Р

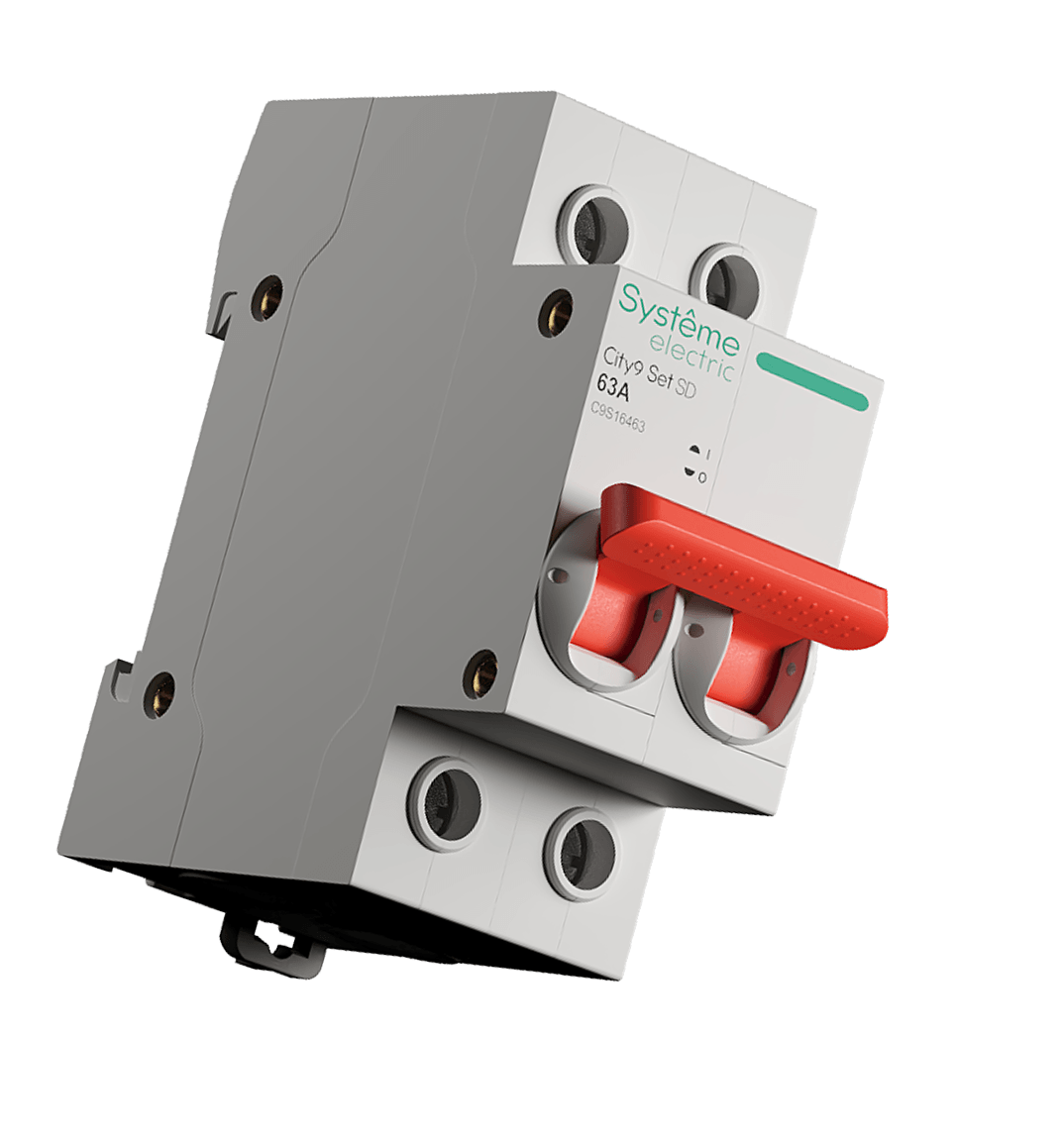

City9 Set Выключатель нагрузки 2Р

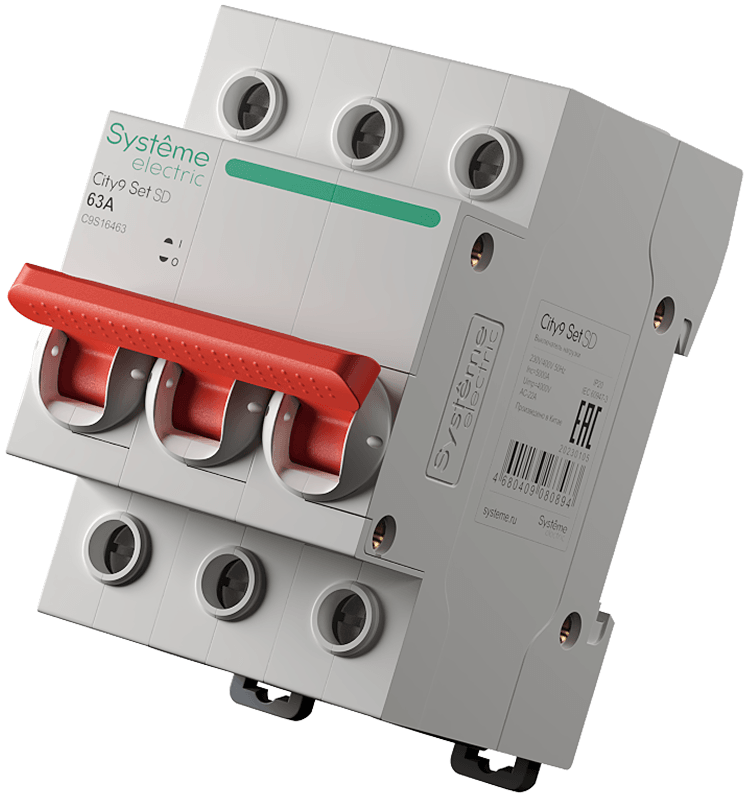

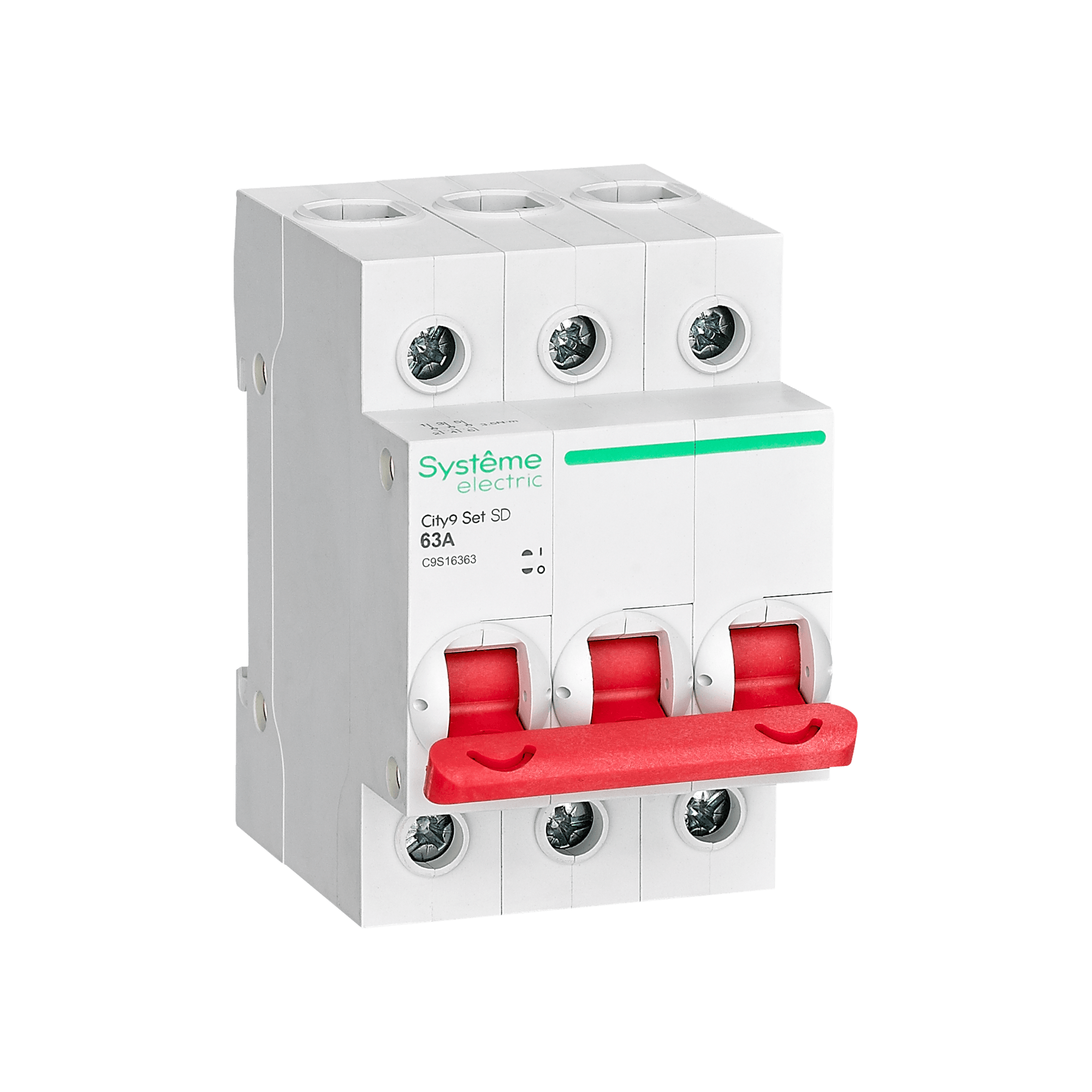

City9 Set Выключатель нагрузки 3Р

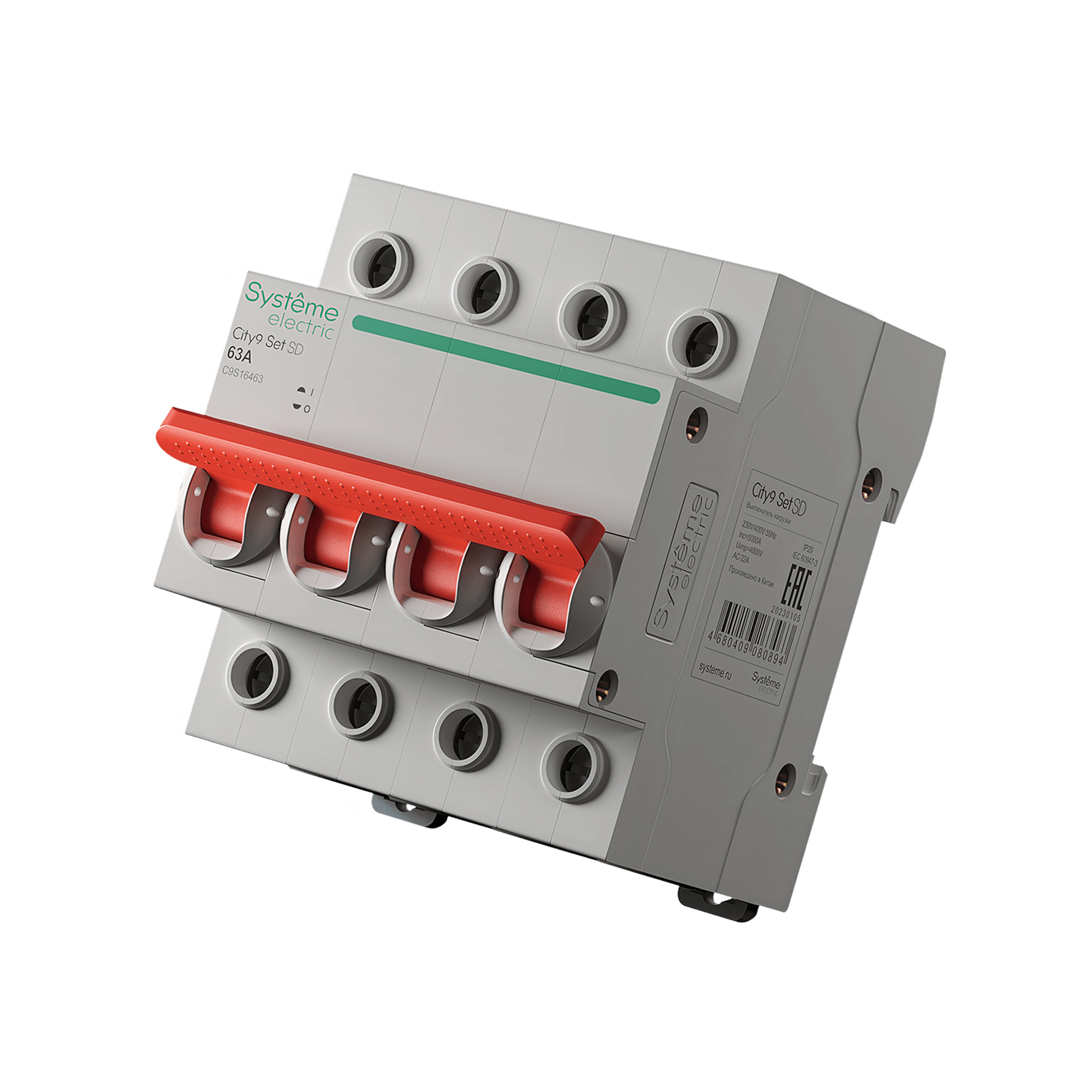

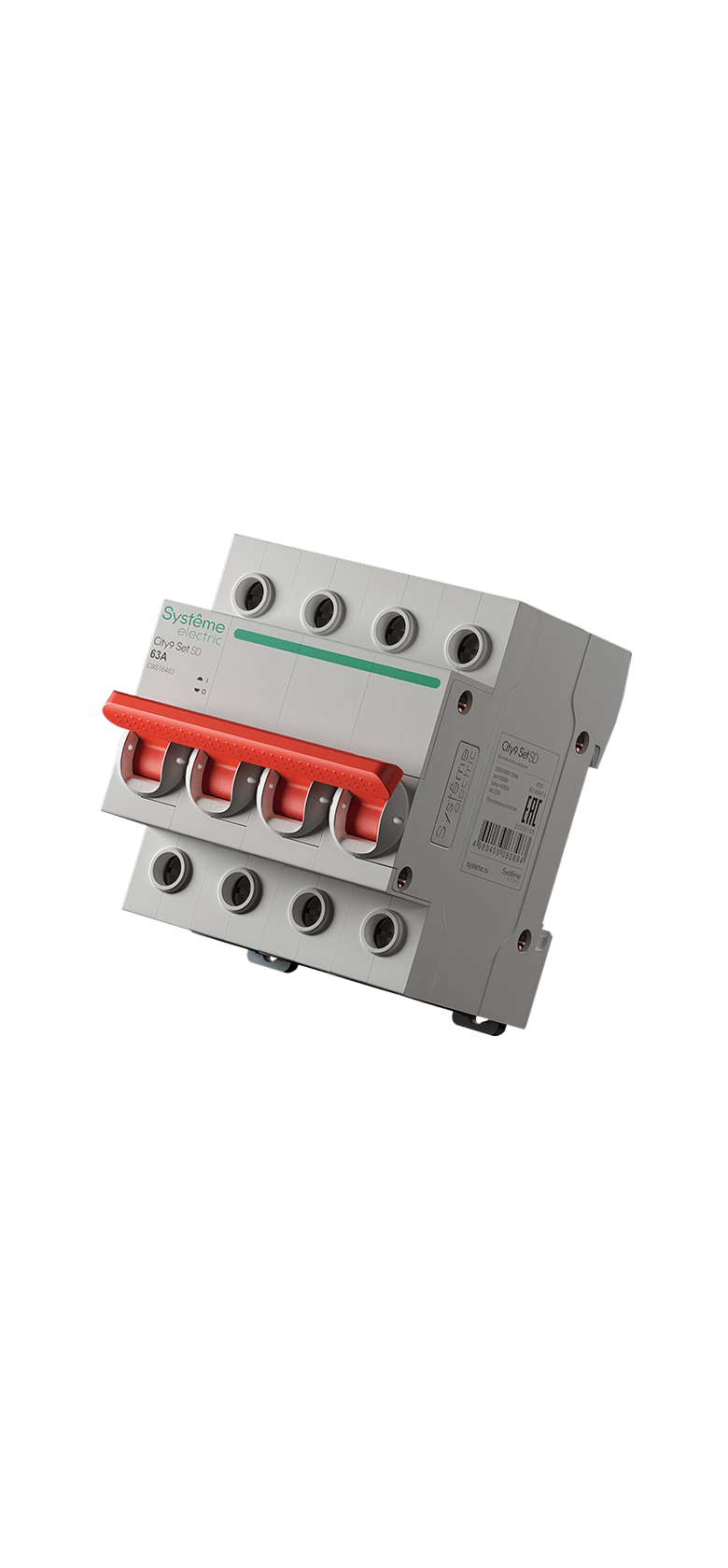

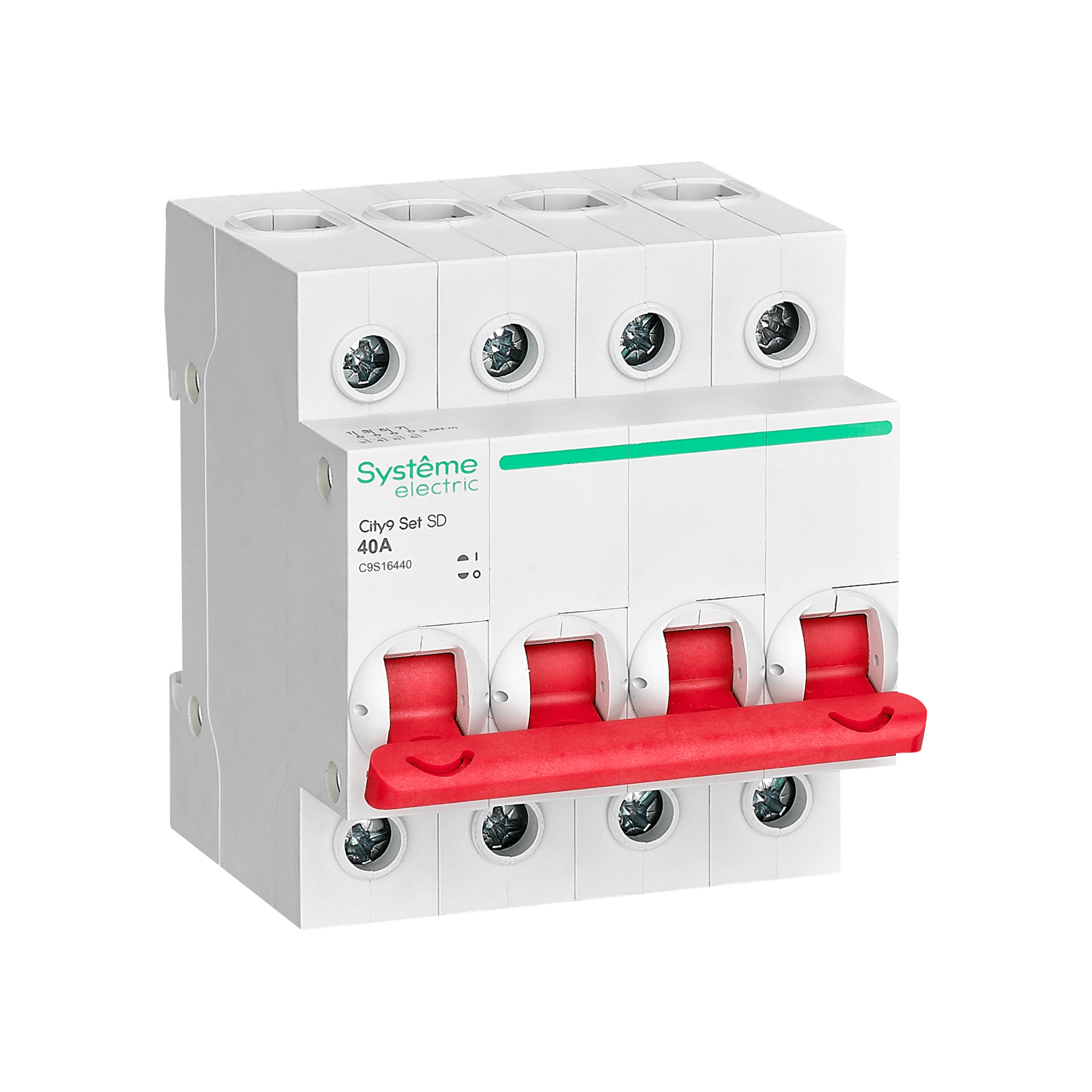

City9 Set Выключатель нагрузки 4Р

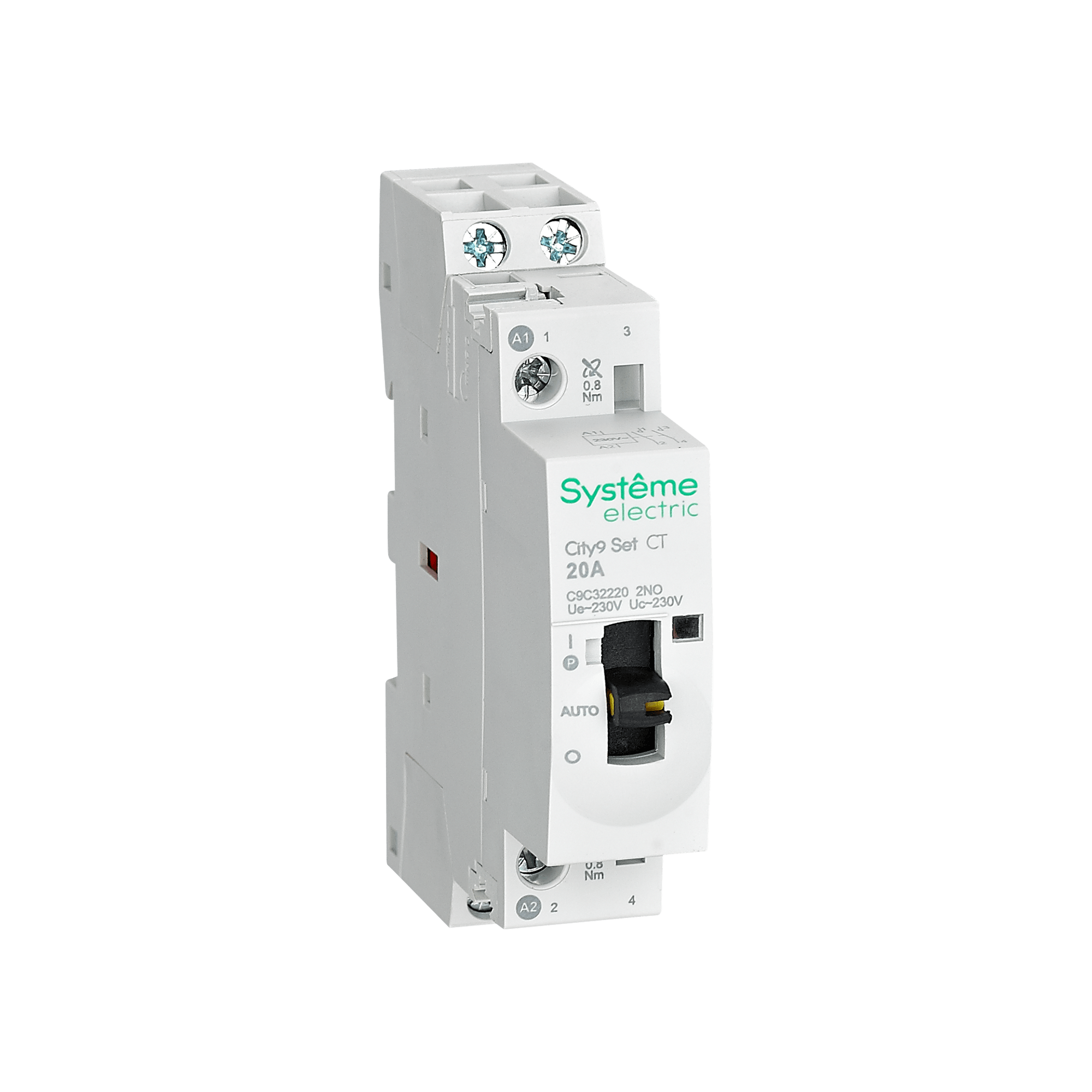

City9 Set Модульный контактор 2НО 20А

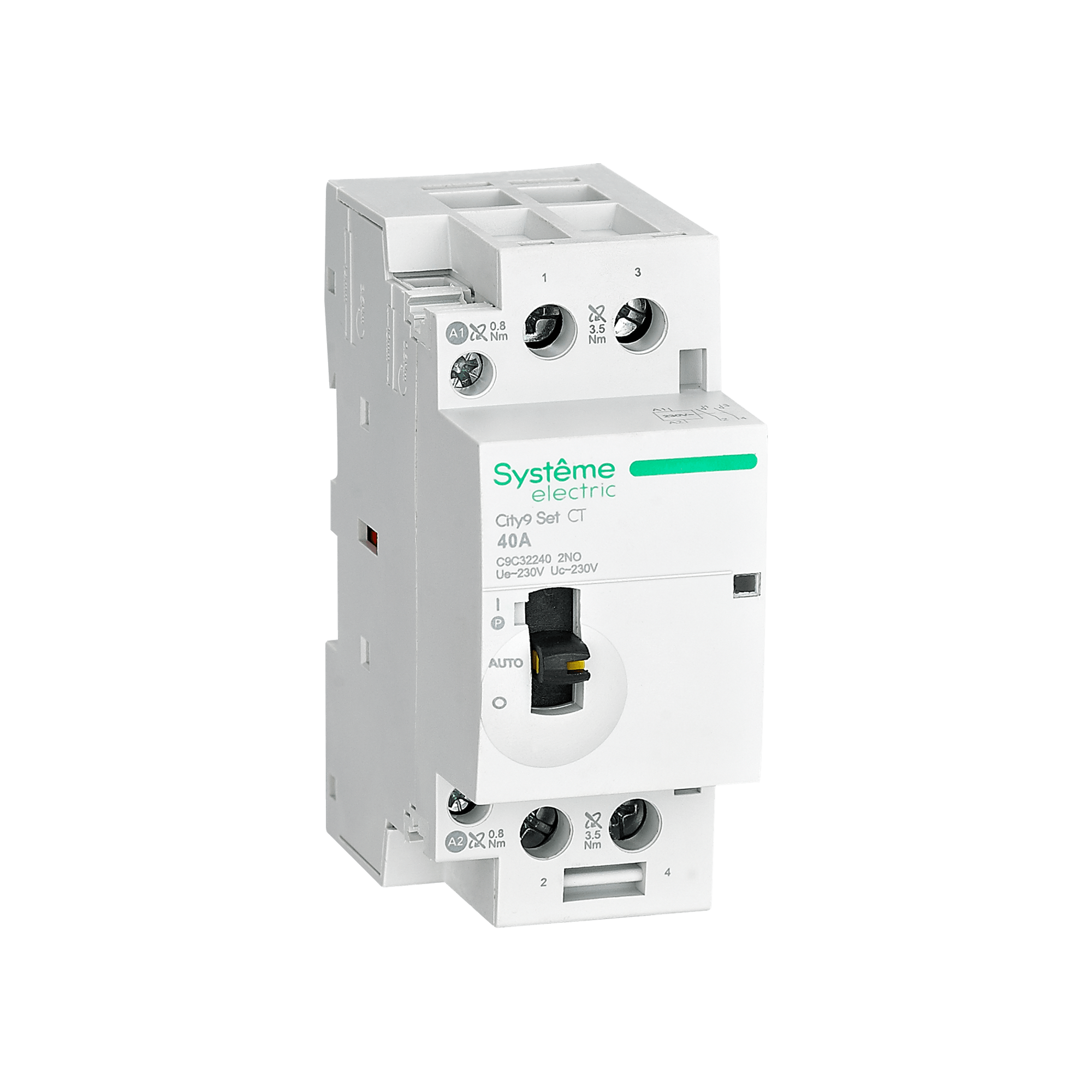

City9 Set Модульный контактор 2НО 40А

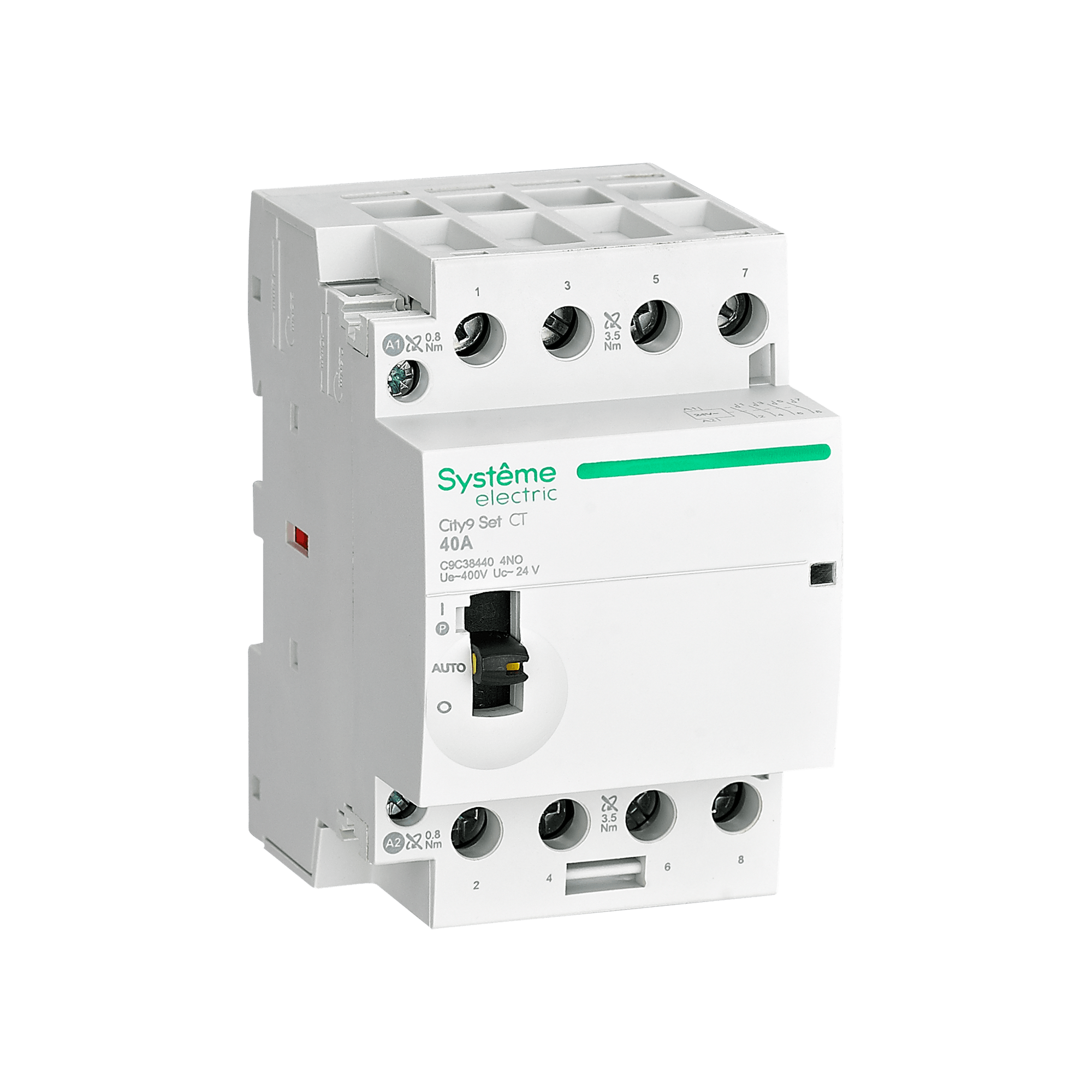

City9 Set Модульный контактор 4НО

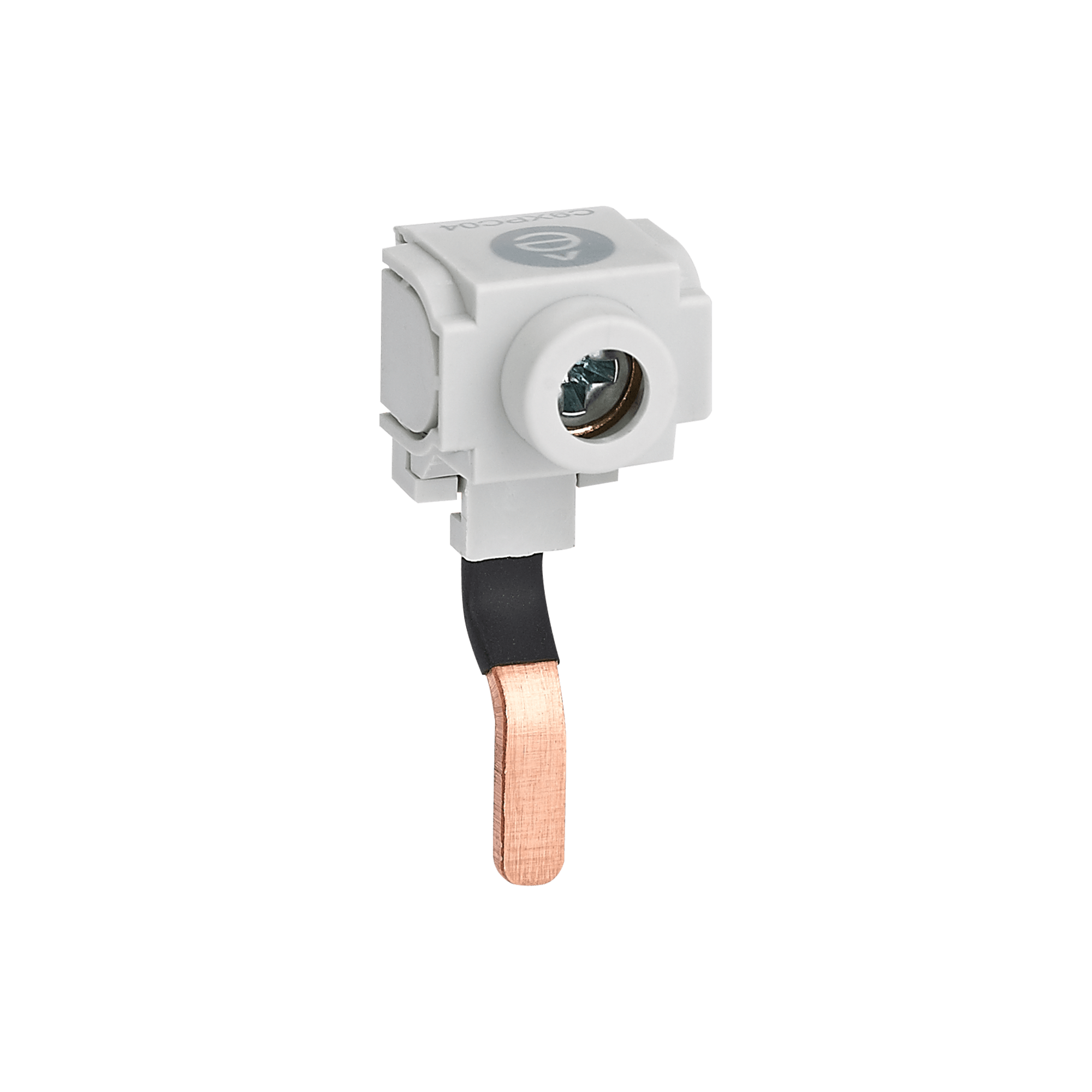

City9 Set Вводная клемма

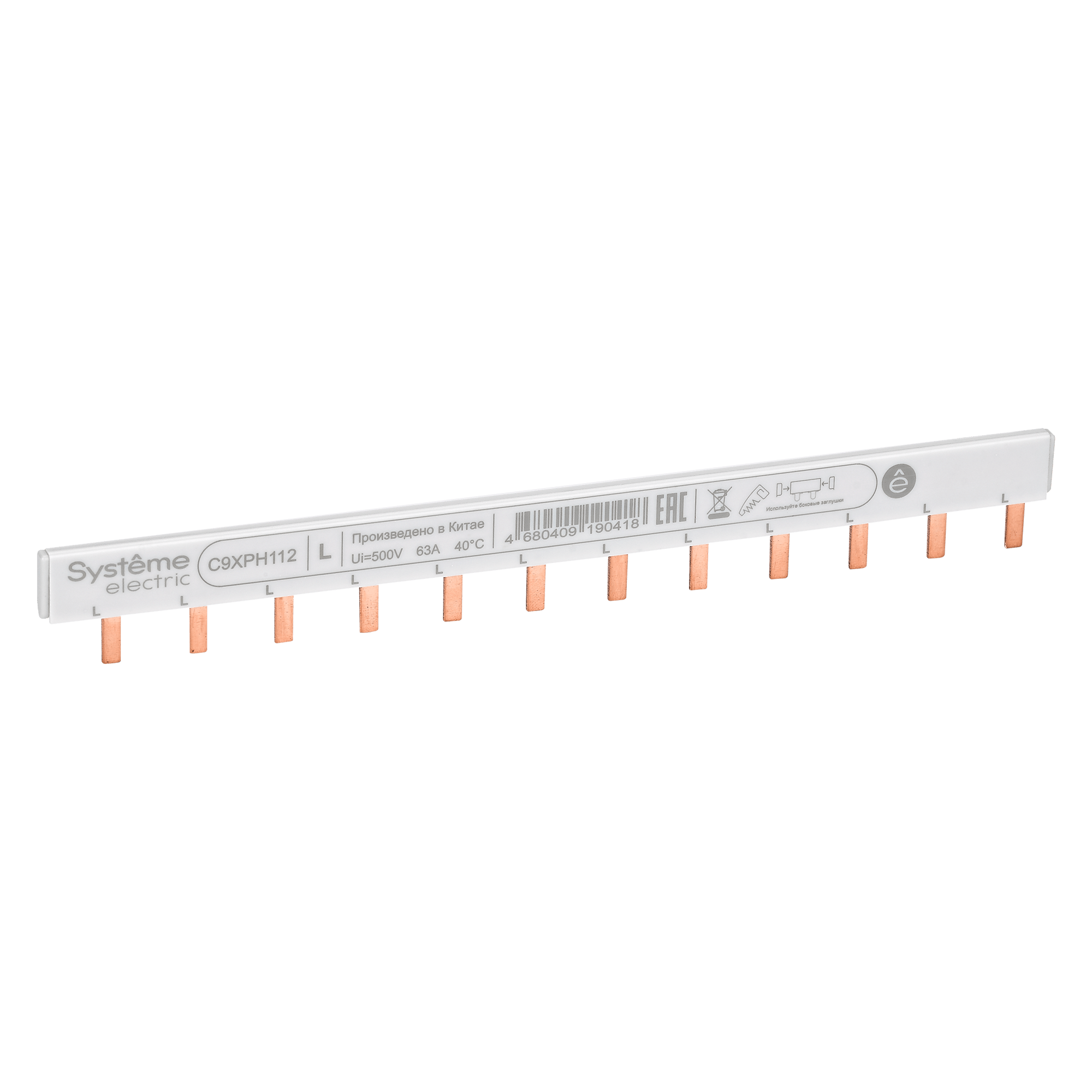

City9 Set Гребенчатые шины

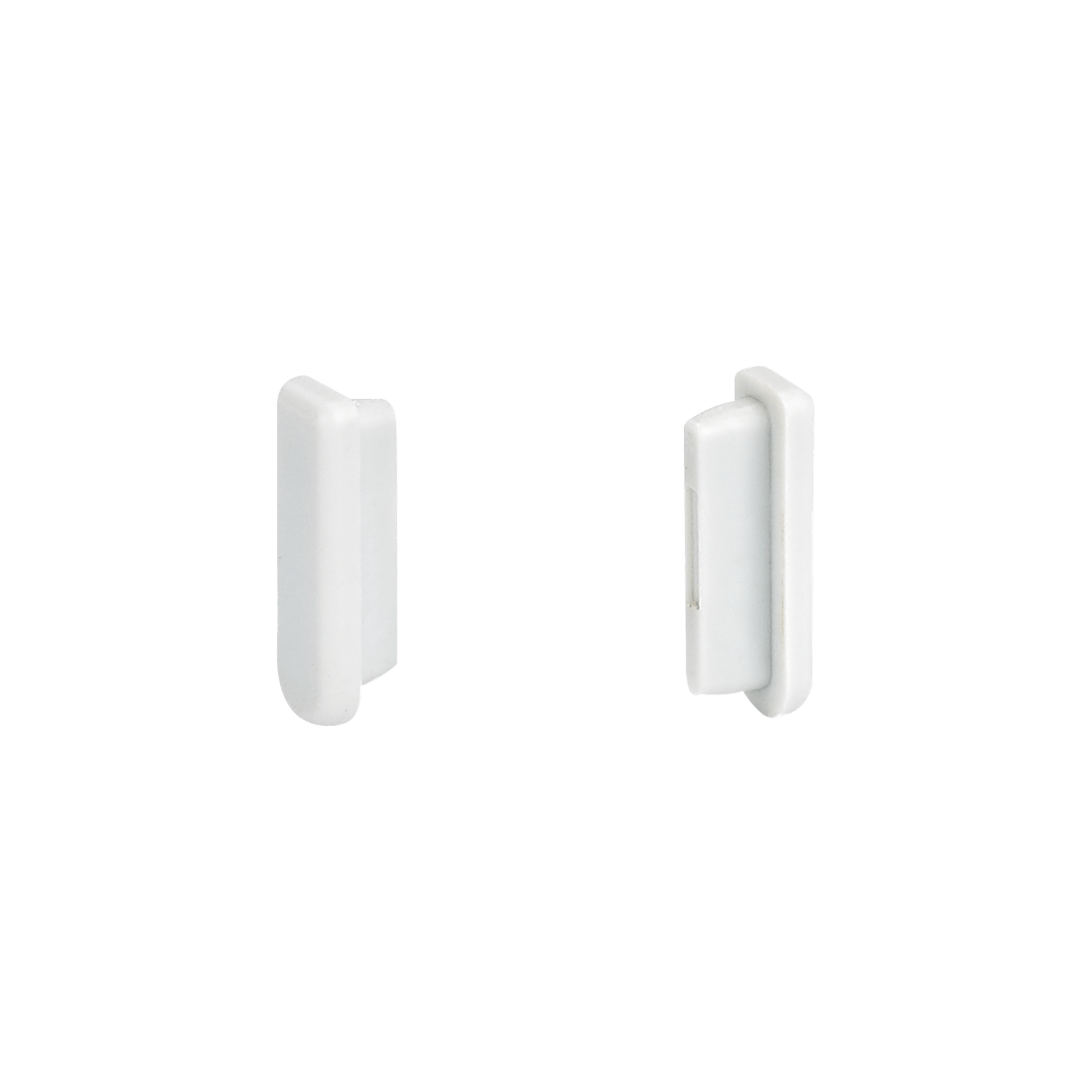

City9 Set Боковые заглушки для гребенки

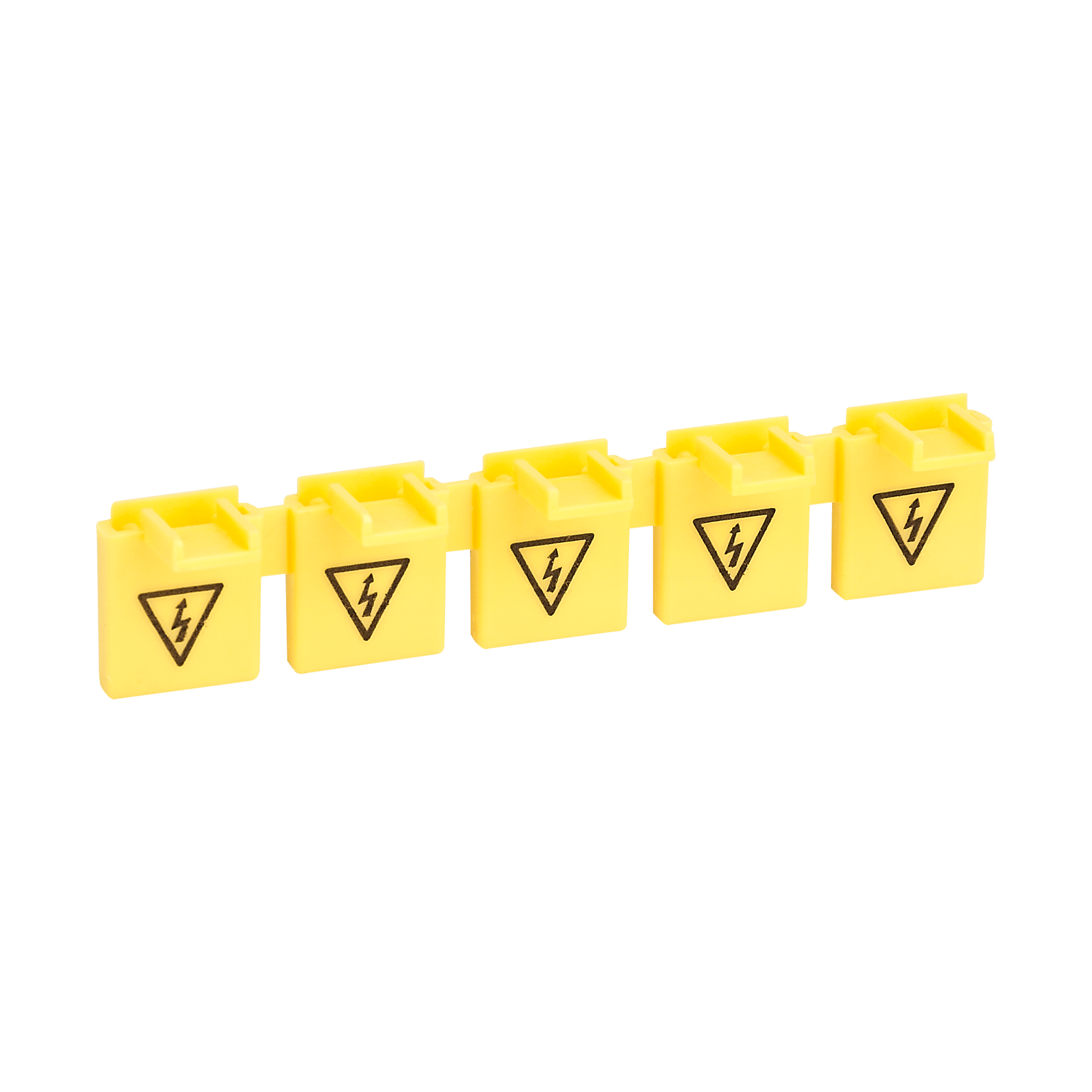

City9 Set Колпачки изолирующие

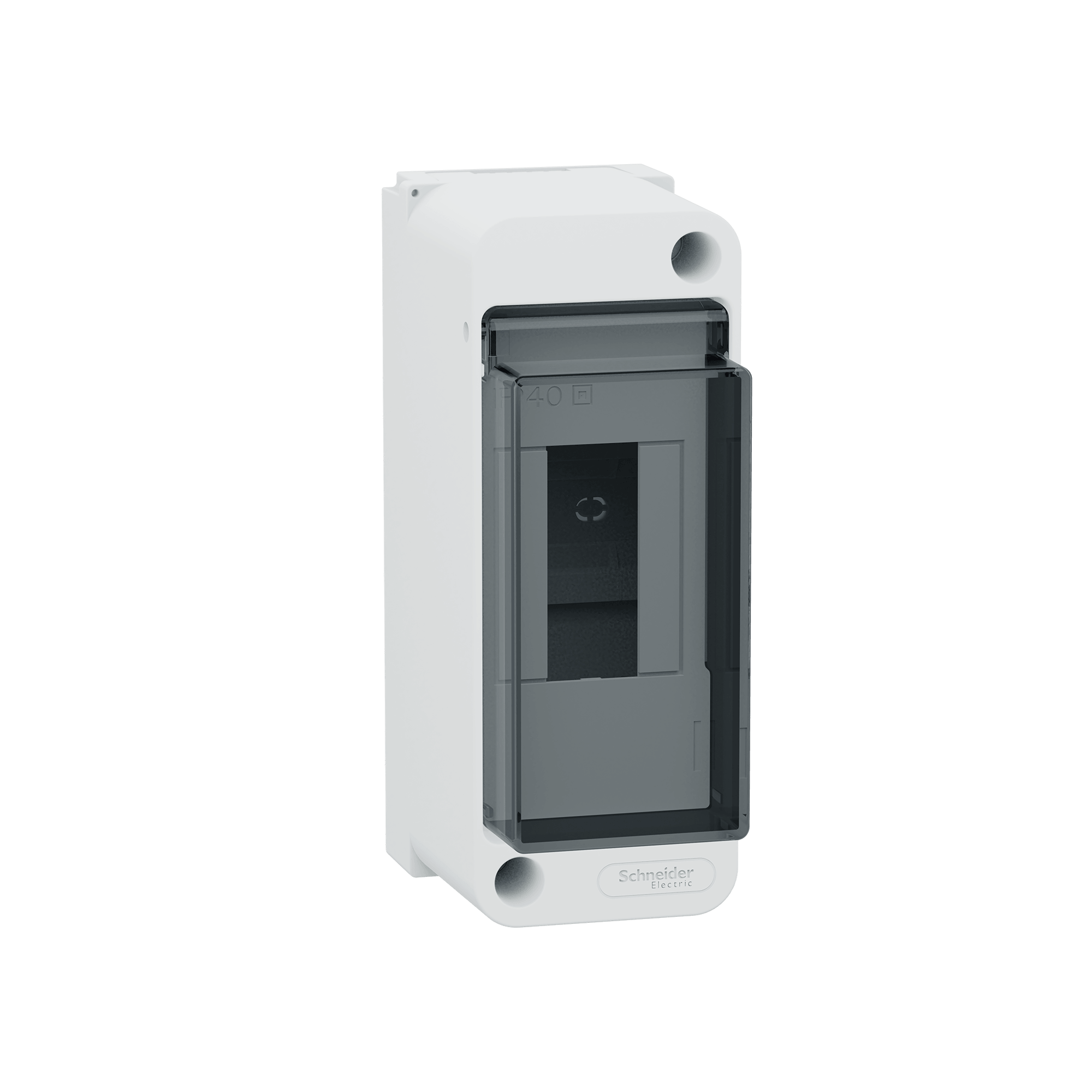

City9 Box mini 2 модуля

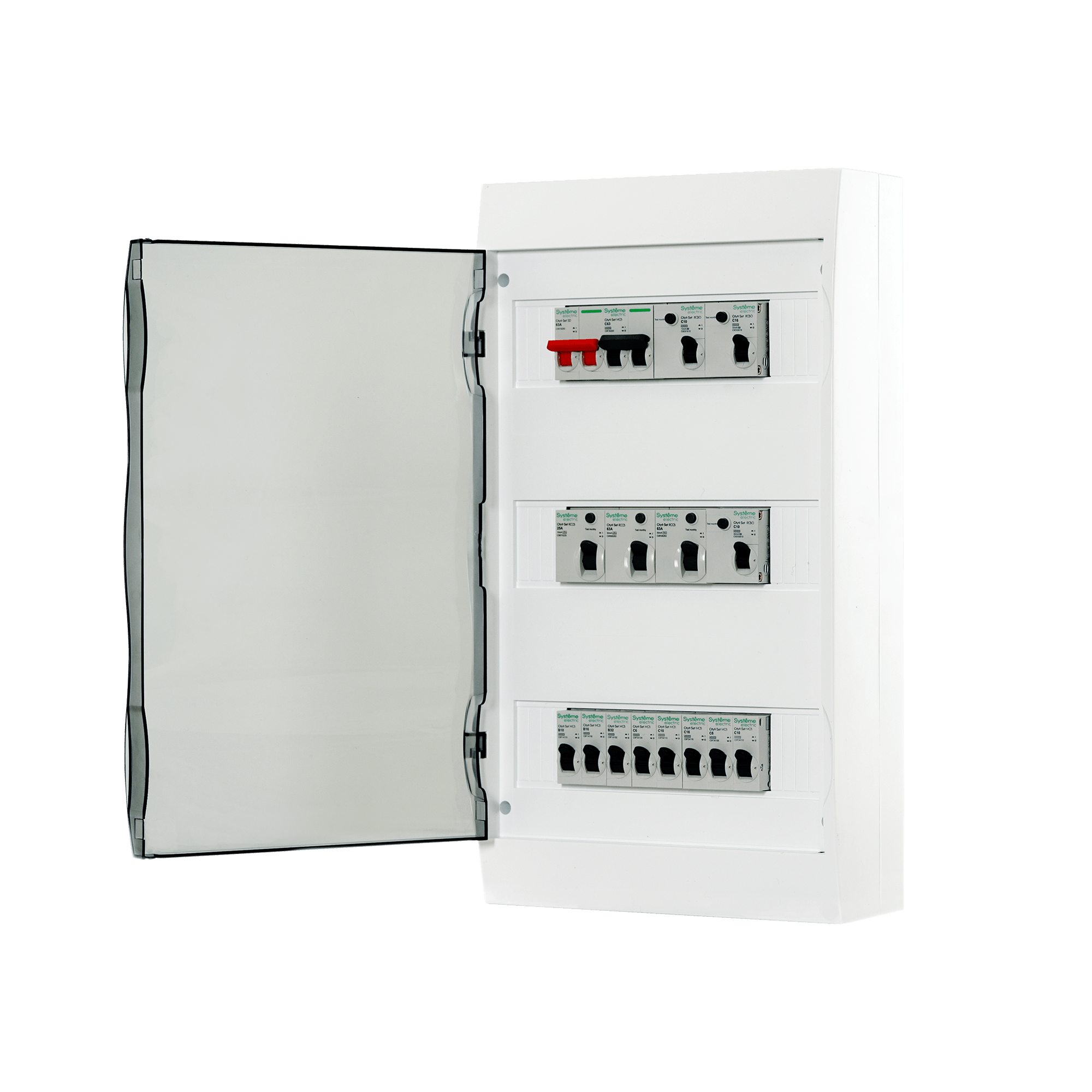

City9 Box 36 модулей

City9 Box IT
Видео
Сравнение Easy9 и City9 Set
City9 Set Promo
Как производится модульное оборудование City9
Защита от КЗ и перегрузки
Вскрываем аппараты Easy9 и City9
Выбирай качественное оборудование City9
Для чего использовать АВДТ и ВДТ City9
Производство модульного оборудования Systeme Electric
Выключатели
нагрузки

Заказывайте на маркетплейсе или у официальных партнеров
Остались вопросы?
- На нашем сайте вы сможете найти статью, в которой мы подробно описали нюансы выбора и установки модульных автоматических выключателей.Читать статью
- Мы подготовили статью, объясняющую особенности выключателей дифференциального тока (ВДТ или УЗО) и автоматических выключателей дифференциального тока (АВДТ или дифавтомат), рассказывающую об их отличиях и вариантах применений.Читать статью
- Разумеется, мы как производители рекомендуем пользоваться специализированным инструментом. В данном случае — динамометрической отверткой. Но если ее нет под рукой, то можно использовать обычную отвертку. Однако закручивать винты клемм нужно аккуратно, без сверхусилий, чтобы не повредить аппарат. При этом нельзя допускать слишком слабой затяжки, т. к. некачественный контакт «провод — клемма» имеет повышенное сопротивление. Следовательно, это место будет перегреваться и может привести к выходу из строя прибора. Кстати, мы в нашем Telegram-канале для профессиональных электриков задали точно такой же вопрос.Читать в Telegram-канале
Величина количества циклов фактически определяет ресурс работы оборудования, который, в свою очередь, определяется его конструкцией и материалами.
- Автоматические выключатели: без электричества — 10 тыс., с электричеством — 4 тыс.
- Автоматические выключатели дифференциального тока (АВДТ или дифавтомат):
без электричества — 10 тыс., с электричеством — 2 тыс. - Выключатели дифференциального тока (ВДТ или УЗО):
без электричества — 4 тыс.; с электричеством — 4 тыс. - Модульные контакторы: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
- Выключатели нагрузки: без электричества — 8,5 тыс.; с электричеством — 1,5 тыс.
- Мы подготовили статью на эту тему. Прочтите её обязательно, у вас не останется вопросов.Читать статью
- Питающий фазный и нулевой провода могут быть подключены с любой стороны автоматического выключателя, но профессиональные электрики предпочитают классическое подключение: питающий кабель сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны АВДТ, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны дифавтомата (ВДТ),
но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации. - Подключение питающего фазного и нулевых проводов должно осуществляться только в соответствии со схемой подключения, т. е. сверху. Схема подключения приведена в инструкции по эксплуатации, ее можно загрузить с этой страницы.
- Питающий фазный и нулевой провода могут быть подключены с любой стороны выключателя нагрузки, но профессиональные электрики предпочитают классическое подключение: питающий кабель — сверху, отходящая линия — снизу. Это позволяет избежать ошибок при дальнейшем обслуживании и эксплуатации.
- Назначение выключателя нагрузки — обеспечение механического разрыва цепи, который производится вручную. Автоматический выключатель (автомат) тоже может выполнять роль расцепителя цепи, однако его главное назначение — это защита энергосистемы от токов короткого замыкания и перегрузки.
- Все аппараты серии Sity9 Set, кроме модульных контакторов, можно устанавливать в любом положении.
При установки модульных контакторов допускается отклонение не более чем на 30 градусов от вертикальной оси в двух плоскостях. Однако рекомендуется устанавливать модульное оборудование в «нормальном» вертикальном положении, т. к. это не вызовет путаницы при обслуживании и эксплуатации, особенно в электротехнических щитах, содержащих большое количество компонентов. - Установка модульного оборудования на улице возможна при условии обеспечения требований ПУЭ. Для такого монтажа мы рекомендуем использовать специальные электротехнические металлические шкафы, которые имеют требуемый уровень IP — защиту от воздействия пыли и влаги.
- Документация для каждого аппарата приведена на этом сайте в разделе «Характеристики». Также в комплекте к каждому изделию прилагается инструкция по монтажу и эксплуатации.
- Обе серии модульного оборудования сделаны на одной платформе и производятся на одном заводе в Китае. Однако у серии City9 есть несколько технических преимуществ. Посмотрите наш видеоролик, чтобы узнать подробности.Смотреть видео
